3 Real-Time Global Illumination

3.1 Reflective Shadow Mapping

要做全局光照，那么我们不仅需要考虑直接光照，也要考虑间接光照。

Reflective Shadow Mapping (RSM) 是一种用于实时渲染中模拟一次间接光照（全局光照）的技术。我们利用阴影贴图，记录那些第一次反光点，然后再去照亮所要渲染的点，从而模拟一次间接光照。

那么此时点 p 被点 q 照亮并反射到相机的光为

\[ L_o(\mathbf{p}, \omega_o) = \int_{\Omega_{\text{patch}}} L_i(\mathbf{p}, \mathbf{q} \to \mathbf{p}) \, V(\mathbf{p}, \mathbf{q} \to \mathbf{p}) \, f_r(\mathbf{p}, \mathbf{q} \to \mathbf{p}, \omega_o) \, \cos\theta_i \, d\omega_i \]

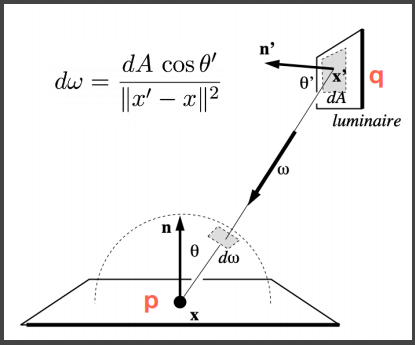

然后由上图的公式，将其积分域换到光源的面积上，得到

\[ L_o(\mathbf{p}, \omega_o) = \int_{A_{\text{patch}}} L_i(\mathbf{q} \to \mathbf{p}) \, V(\mathbf{p}, \mathbf{q} \to \mathbf{p}) \, f_r(\mathbf{p}, \mathbf{q} \to \mathbf{p}, \omega_o) \, \frac{\cos\theta_p \, \cos\theta_q}{\|\mathbf{q} - \mathbf{p}\|^2} \, dA \]

然后我们计算的时候做以下假设

  • 计算第一次反射的情况，材质都为 diffuse 的，那么 \(f_r = \frac{\rho}{\pi}\)
  • 我们认为所有的点到 \(\mathbf{p}\) 都是可见的，也就是说 $V(\mathbf{p}, \mathbf{q} \to \mathbf{p}) $ 均为 1

由辐射度量学中的相关概念，我们可以得到

$$ L_i = f_r \cdot \frac{\Phi}{dA} $$ 其中 \(\Phi\) 是照到 \(\mathbf{q}\) 上的光照通量 incident flux

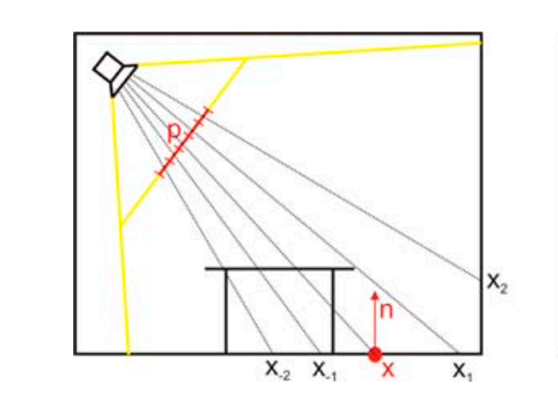

对于上述可见性的假设，其实可以做一定的优化。我们有一个观察，就是一般在这个要渲染的点附近的间接光源不会被挡住，也就是说找在世界坐标下离 \(\mathbf{p}\) 较近的点，但是直接去找世界坐标近的点，需要的计算量比较大，所以我们直接假设在 shadow map 中离 \(\mathbf{p}\) 相应位置较近的点就是在世界坐标下离 \(\mathbf{p}\) 较近的点

还有就是如果 shadow map 比较大，那么每计算一个点，都要计算 shadow map 中全部的像素对该点的影响。那么我们可以对这些像素进行采样，选择一些点来照亮该点。

总结一下，RSM 需要在 shadow map 中存储

  • 深度
  • 世界坐标
  • 法线方向
  • 光通量 flux

3.2 Light Propagation Volumes

我们要渲染一个点，需要希望可以从任意方向查询辐射度（radiance），这样我们就可以直接去渲染该点。

我们的思路是将场景视为一个一个的体素，然后每个体素都去存储一组 “方向性辐射度”，这样在渲染时，根据像素所在的位置，从对应的网格单元中插值就可以获取该点的间接光照。

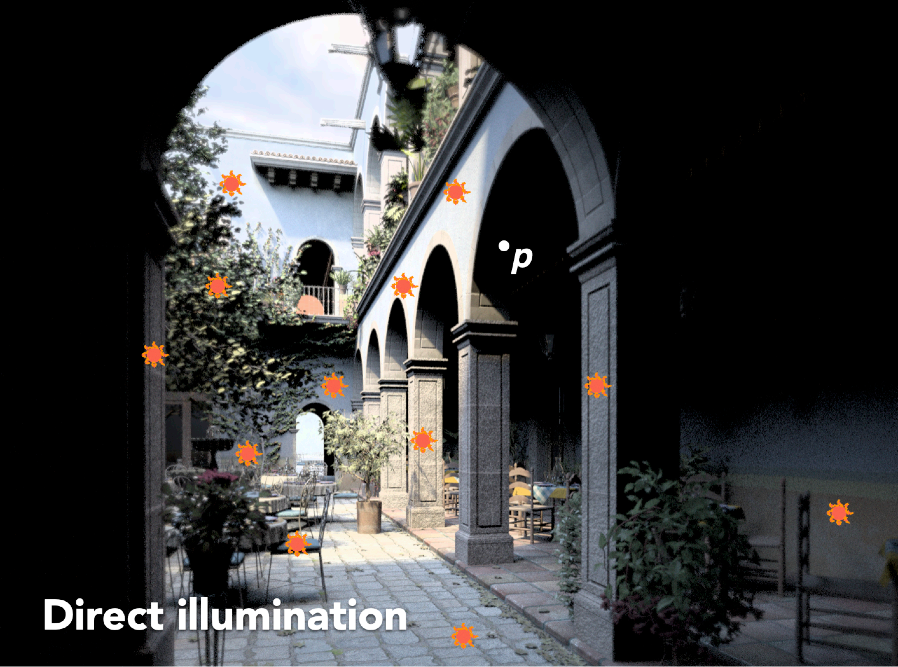

LPV 流程的起始阶段，目标是识别并采样场景中所有被光源直接照亮的表面区域

  • 使用 RSM 得到哪些表面被照亮，还有相应的颜色和朝向
  • 为了效率，我们不会对每一个像素都进行处理，而是对 RSM 中的结果进行下采样或聚类，提取出代表性的“表面块”（patches）
  • 每个这样的 patch 被视为一个虚拟点光源（virtual light source），它会向周围空间发射光线（在后续步骤中注入到 3D 网格）

上一步我们生成了许多“虚拟光源点”（即直接受光的表面 patch）。现在要判断哪些虚拟光源落在当前网格单元内部（或其影响范围内）

每个虚拟光源不仅有一个强度值，还有一个方向分布（即它在各个方向上发射多少光）。在一个网格单元内，如果有多个虚拟光源，我们需要把它们的辐射度按方向叠加起来。

为了高效存储和运算，LPV 不使用原始的方向采样（如 6 面或更多方向），而是用球谐函数对方向性辐射度进行压缩表示。

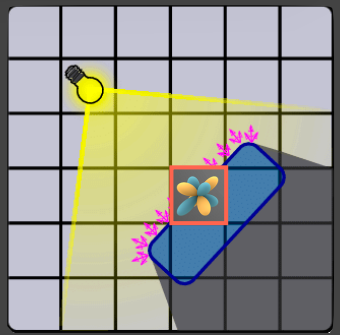

黄色灯泡照到蓝色物体上，粉色的部分是虚拟光源，然后再将每个格子的虚拟光源合并起来，然后再用球谐函数压缩表示

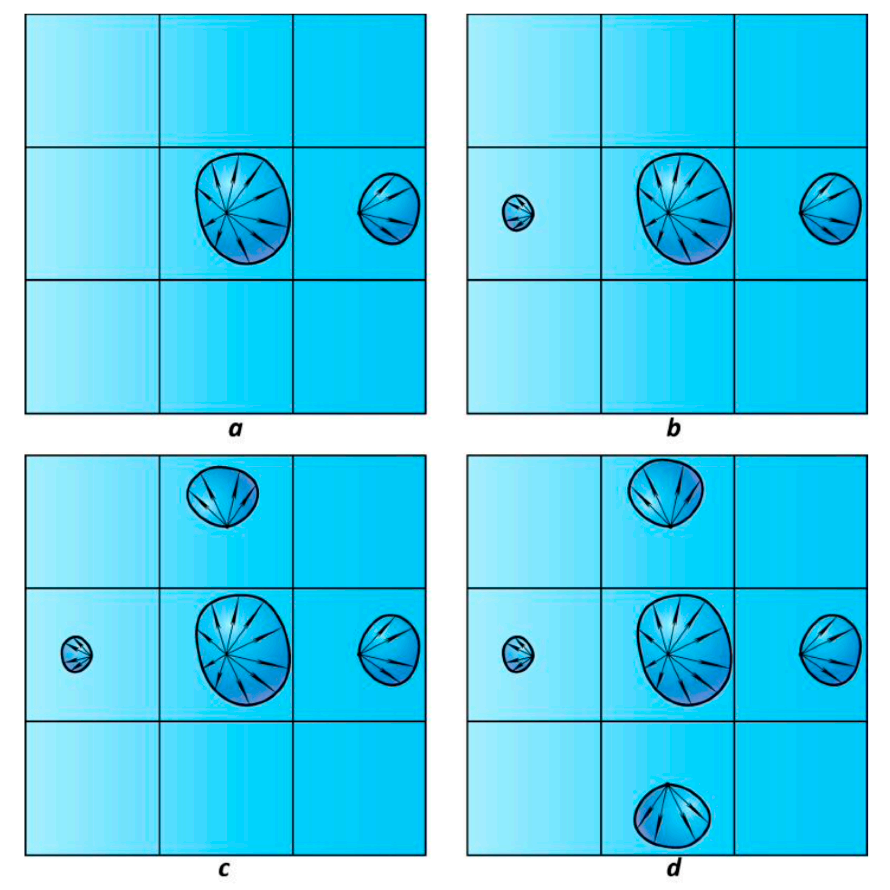

这一步通过迭代方式，在每个网格单元之间传递辐射度信息，从而近似模拟光线在场景中多次反射、散射后形成的全局光照效果。

对每个网格单元，收集它从六个面（前/后/左/右/上/下）接收到的辐射度

  • 每个网格单元有六个相邻的邻居（在 3D 空间中），分别对应 ±X, ±Y, ±Z 方向。
  • 在每一步传播中，当前单元会从这六个方向“接收”来自邻居单元的辐射度。
  • 注意：这里的“接收”不是物理意义上的入射角或遮挡判断，而是简单地将邻居单元的辐射度“流入”当前单元

假设光可以无阻碍地在网格间流动（除非被几何体阻挡，但基础 LPV 不处理遮挡）。

然后将接收到的辐射度求和，并再次用球谐函数（SH）表示。重复此传播过程若干次，直到体积内的辐射度分布趋于稳定。

  • 初始时，只有直接受光的单元有能量；经过几次传播后，能量逐步扩散到远处单元。
  • 当连续两次迭代之间的变化小于某个阈值（或达到预设最大次数），就认为系统“稳定”，停止传播。
  • 实际应用中通常迭代 5~10 次即可获得视觉上可接受的效果

在渲染时，对于屏幕上的每一个像素，我们需要知道它在 3D 空间中的位置。然后根据这个位置，映射到预定义的 3D 网格中对应的体素单元。

每个网格单元在上一步传播完成后，已经存储了一个方向性辐射度分布，然后利用提取出的方向性辐射度，结合当前着色点的法线、材质属性（如漫反射系数），通过积分或近似公式计算出最终的间接光照贡献。

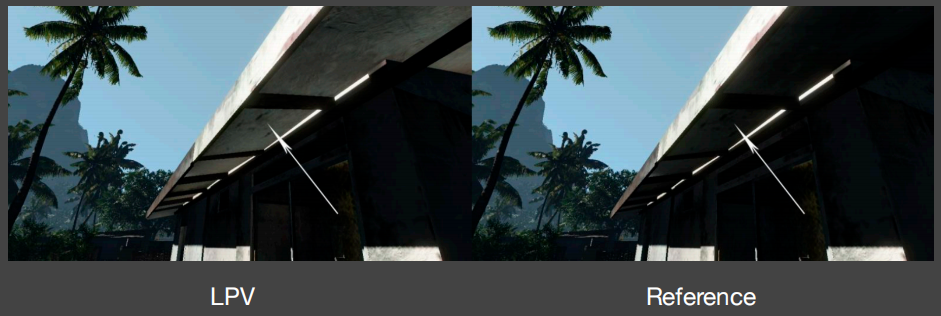

但是这个方法存在问题，这在传播的时候并没有考虑遮蔽的问题，比如说下面这个点 p，其位于障碍物内部或紧贴其表面。红色箭头表示从点 p 向左右两侧发出的光线方向。但是点 p 实际上被障碍物挡住了，不应该接收到来自另一侧的光！

这就会导致 "漏光问题"，这是 LPV 最严重的视觉缺陷之一。

3.3 Voxel Global Illumination (VXGI)

这个方法目的是在动态场景中实现高质量、实时的间接光照效果，支持漫反射 + 镜面反射（部分版本），并解决 LPV 的“漏光”等问题。

VXGI 继承了传统 GI 方法（如 RSM、LPV）的基本结构：

  • 第一遍（Pass 1）：从光源视角或相机视角生成场景的几何与光照信息（如深度、法线、辐射度）。
  • 第二遍（Pass 2）：利用这些信息进行间接光照计算（如光线追踪、 cone tracing 等）。

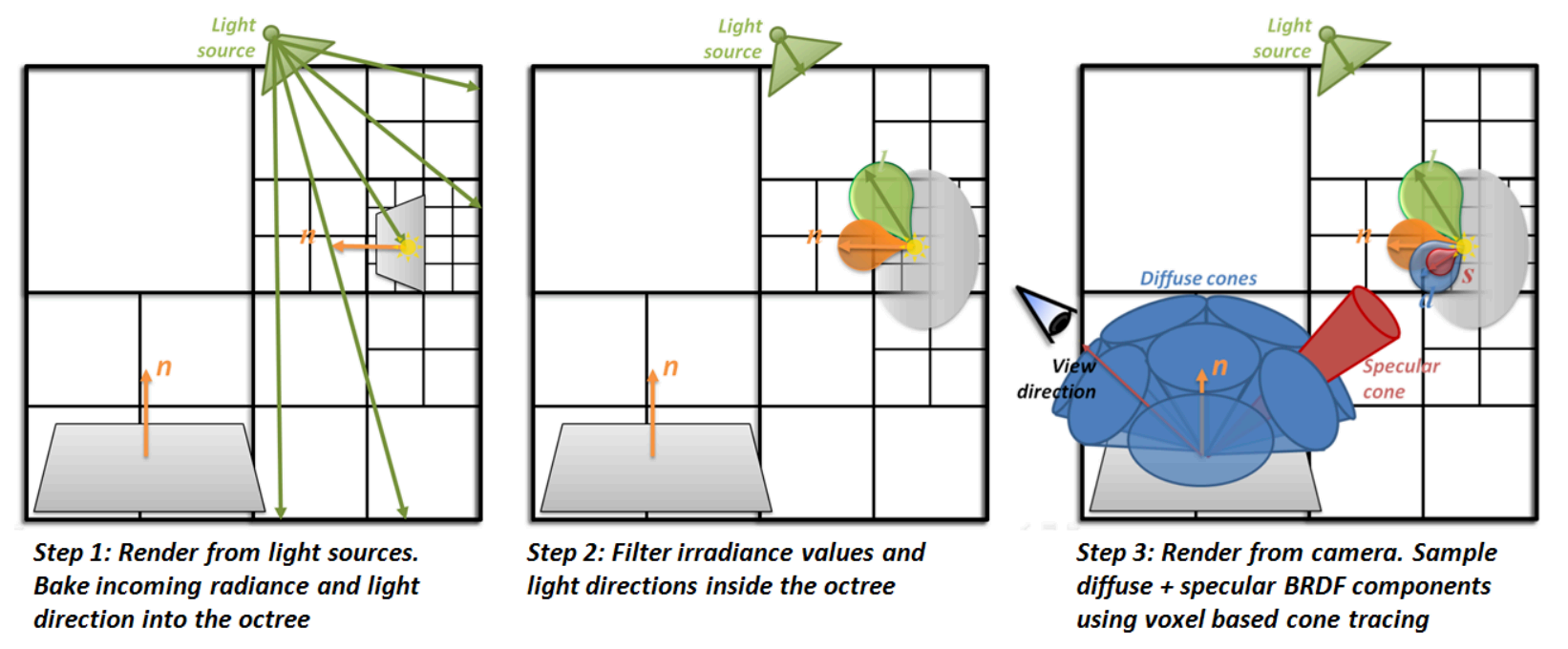

VXGI 的第一遍（Pass 1）从光源视角出发，首先渲染场景并将入射辐射度与光照方向信息“烘焙”进层次化体素结构（如八叉树）中，同时记录每个体素内的法线分布

随后在体素层级上进行滤波处理，对辐照度值和光方向进行平滑与聚合，以构建稳定、多分辨率的全局光照场。

多级滤波：为了让数据更好用，系统会对这些原始数据进行“平滑处理”。它会把小格子的信息向上合并成大格子的平均值

VXGI 的第二遍（Pass 2）——从相机视角出发，对每个着色点进行锥体追踪（Cone Tracing）以获取间接光照。

对于有光泽的表面，系统不再发射单条光线，而是沿反射方向发射一个锥形光束（Cone），随着锥体向前传播，它的覆盖范围（Footprint）会越来越大。系统会根据锥体当前的粗细，自动在第一步建立的“多级数据库”中查找最匹配的层级。

  • 锥体细（近处/细节）→ 查高分辨率的小体素；
  • 锥体粗（远处/模糊）→ 查低分辨率的大体素。

最后，系统通过数学插值（四线性插值）将沿途采样的多个数据点柔和地融合在一起。这样既算出了清晰的镜面高光，又得到了柔和的环境反光，且速度极快，无需逐像素暴力计算。

对于 diffuse 的情况，可以计算多个锥体，然后综合得到结果。（下图的蓝色部分是 diffuse 的情况，红色部分是 specular 的情况

与 RSM 的区别：

  • RSM 直接依赖光源视角的 2D 像素采样，容易受分辨率限制和视角遮挡影响导致精度不足；而 VXGI 将直接受光表面转化为层次化体素（如八叉树），在 3D 空间中存储几何与辐射度信息。
  • RSM 采用在 2D 纹理上进行半球随机采样的方式，本质是投影查找，极易产生噪点和误差；VXGI 则改为在 3D 体素空间中执行反射锥体追踪（Cone Tracing），即从着色点发射锥形光束穿过体素网格并累加沿途辐射度。

3.4 Screen Space Ambient Occlusion (SSAO)

之前我们考虑的都是 3D 空间下的结果，这里介绍的 SSAO 则是基于屏幕空间下的环境光遮蔽。

对于任意一点，我们想要得到间接光照，假设对于任意一点任意方向的间接光照都是定值，但是我们要考虑 visibility 项。一些容易被遮蔽的地方，打到里面的光就比较少，就会显得比较暗。

回到之前的渲染方程

\[ L_o(\mathbf{p}, \omega_o) = \int_{\Omega^+} L_i(\mathbf{p}, \omega_i) \cdot f_r(\mathbf{p}, \omega_i, \omega_o) \cos \theta_i\cdot V(\mathbf{p}, \omega_i) \, d\omega_i \]

可以将上述渲染方程拆分为

$$ L_o^{\text{indir}}(\mathbf{p}, \omega_o) \approx

\frac{ \int_{\Omega^+} V(\mathbf{p}, \omega_i) \cos\theta_i \, d\omega_i }{ \int_{\Omega^+} \cos\theta_i \, d\omega_i }

\cdot

\int_{\Omega^+} L_i^{\text{indir}}(\mathbf{p}, \omega_i) f_r(\mathbf{p}, \omega_i, \omega_o) \cos\theta_i \, d\omega_i $$

其中，前面这一项记为 \(k_A\)，值为

\[ k_A =\frac{ \int_{\Omega^+} V(\mathbf{p}, \omega_i) \cos\theta_i \, d\omega_i }{ \pi } \]

这个代表的是按每个方向对表面的实际光照贡献大小进行加权平均。

因为对于漫反射表面（Lambertian），光线越垂直于表面，贡献越大；越倾斜，贡献越小。这是由 BRDF 和几何投影决定的物理事实。

后面这一项则是

\[ L_i^{\text{indir}}(p)\cdot \frac{\rho}{\pi}\cdot \pi = L_i^{\text{indir}}(p)\cdot \rho \]

这是一个常值，代表的是 AO。

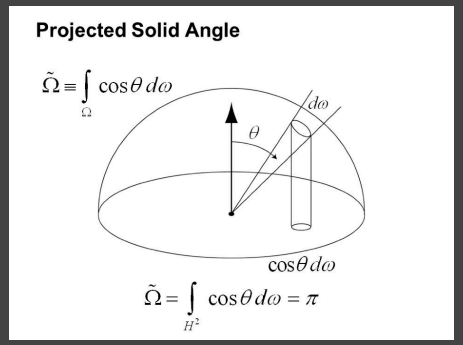

然后我们说明一下为什么上面这个式子是对的，实际上，上述式子是从投影立体角的视角去看待的

进行换元即可得到相应的式子，至于为什么拆分是正确的，因为后面一项 AO 是常数，这实际上可以认为是一个等式。

实际上，这里可以将渲染方程看得更加简单，上面的推导拆分只是为了能够更深地理解，因为 brdf 和 L 是常数, 所以可以直接提取出来。

\[ \begin{align*} L_o(\mathbf{p}, \omega_o) &= \int_{\Omega^+} L_i(\mathbf{p}, \omega_i) \, f_r(\mathbf{p}, \omega_i, \omega_o) \, V(\mathbf{p}, \omega_i) \, \cos\theta_i \, d\omega_i \\ &= \frac{\rho}{\pi} \cdot L_i(\mathbf{p}) \cdot \int_{\Omega^+} V(\mathbf{p}, \omega_i) \, \cos\theta_i \, d\omega_i \end{align*} \]

我们实际上需要计算的只是 \(k_A(p)\) 项

  • 物体空间法通过向场景几何体发射光线（Raycasting）来精确判断可见性，但速度慢、依赖复杂的空间数据结构或简化模型，且性能随场景复杂度上升而下降；
  • 屏幕空间法在渲染完成后作为后处理步骤执行，无需预处理、不依赖场景几何复杂度、实现简单高效，但其结果基于深度缓冲近似，缺乏物理准确性，易受视角和分辨率影响

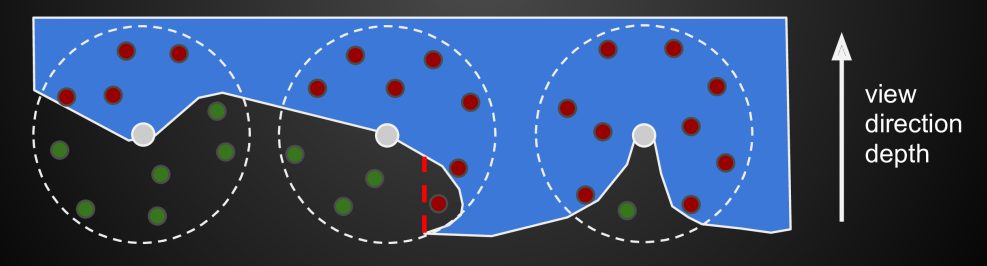

SSAO 采用的是屏幕空间下的 \(k_A(p)\) 的估计，利用深度图，采样着色点周围的一个球体内，有多少是比记录的深度是要深的，从而近似地估计该着色点的遮蔽情况

其中红色的点的深度是比深度图记录的深度要深的，由上图可以明显感受到，绿色的点越多，该着色点越不会被遮蔽。但由于如果是一个平面的话，初始就有一半的点是红色的，所以这个估计只在红色的点多于一半的时候开始考虑环境光遮蔽。

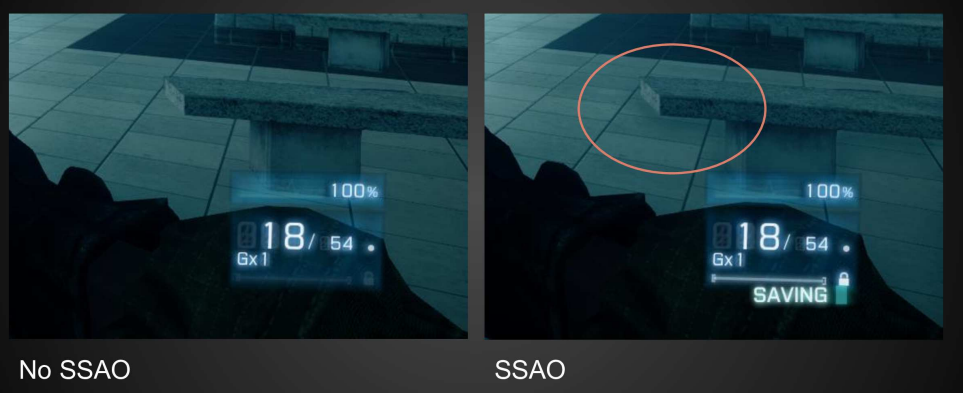

该技术由于仅依赖深度图（z-buffer）来近似场景几何，缺乏真实的三维结构信息，因此会产生错误的遮挡判断（False Occlusions），例如图中红线所示，位于当前表面“后方”但在投影空间重叠的采样点会被误判为遮挡物。此外，为了追求实时性能，SSAO 通常忽略物理上必要的余弦权重（ cos⁡θcos*θ* ），即不对不同入射角度的采样点进行加权，导致计算结果在物理上并不准确。

可以看到上面这个图中，橙色圈中就出现了不正确的遮挡，

在采样的过程中，采样梳理需要在精度与性能间权衡：虽然更多采样点能提升结果准确性，但为保证实时性通常仅使用约 16 个样本。但这会引入噪点，因此需通过保边模糊（如双边滤波）进行后处理，在平滑噪声的同时保留清晰的物体边缘，从而获得干净自然的最终画面。

HBAO（Horizon-Based Ambient Occlusion）是一种在屏幕空间内实现的环境光遮蔽技术，它通过近似地对深度缓冲区进行“射线追踪”来计算遮挡：与基础 SSAO 不同，HBAO 利用已知的表面法线信息，仅在以该法线为轴的半球空间内采样，并沿多个方向寻找水平角，从而更精确地估算可见性；

这种方法比随机采样更符合物理原理，能产生更清晰、更少噪点的 AO 效果，但计算成本略高，且依赖于法线缓冲区的可用性。

左图是使用 SSAO 得到的结果，右边是 HBAO 得到的结果，很明显看到 HBAO 在 SSAO 未正确处理的遮挡关系中处理的很好

3.5 Screen Space Directional Occlusion (SSDO)

在 SSAO 中我们假设入射的间接光是均匀的，我们实际上可以利用屏幕上部分的间接光的信息，引入遮挡计算，使得 AO 效果能够一定程度反映真实光照。

整个基本原理与路径追踪很像，在每个着色点 pp 发射一条随机射线，若该射线未击中任何障碍物，则说明该方向可直接接收光源 → 贡献直接光照；若击中了其他表面，则从命中点获取其颜色或亮度作为间接光照来源。

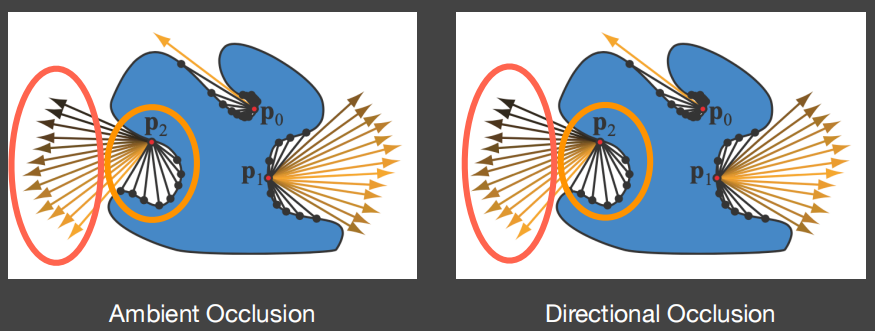

比较 SSAO 和 SSDO

SSAO 中红色部分来计算间接光照，SSDO 则是橙色部分来计算间接光照

\[ \begin{align*} L_o^{\text{dir}}(\mathbf{p}, \omega_o) &= \int_{\Omega^+, V = 1} L_i^{\text{dir}}(\mathbf{p}, \omega_i) \, f_r(\mathbf{p}, \omega_i, \omega_o) \, \cos\theta_i \, d\omega_i \\ L_o^{\text{indir}}(\mathbf{p}, \omega_o) &= \int_{\Omega^+, V = 0} L_i^{\text{indir}}(\mathbf{p}, \omega_i) \, f_r(\mathbf{p}, \omega_i, \omega_o) \, \cos\theta_i \, d\omega_i \end{align*} \]

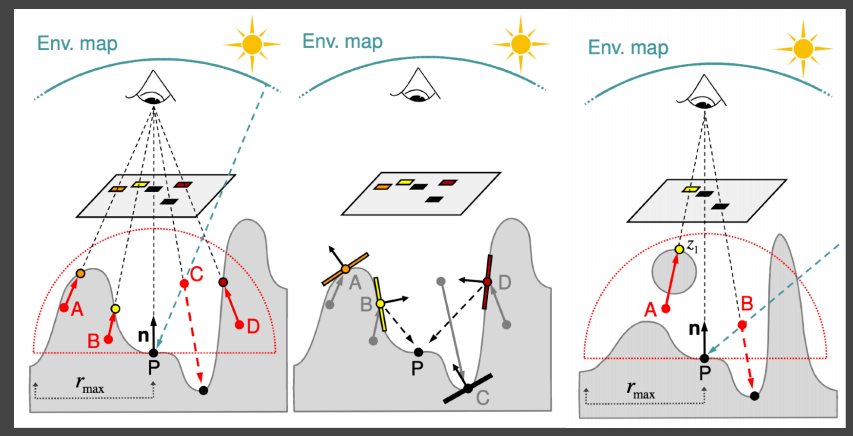

在每个着色点 P 的局部半球空间内对多个采样点（如 A、B、C、D）进行深度测试，判断其是否被遮挡；但是这个方法只是一个近似的方式，就像下图中第三幅图中，A 点对 P 点应该无间接光照，但是用该方法计算的时候，却认为 A 点能为 P 点提供间接光照； B 点则相反，都出现了错误。

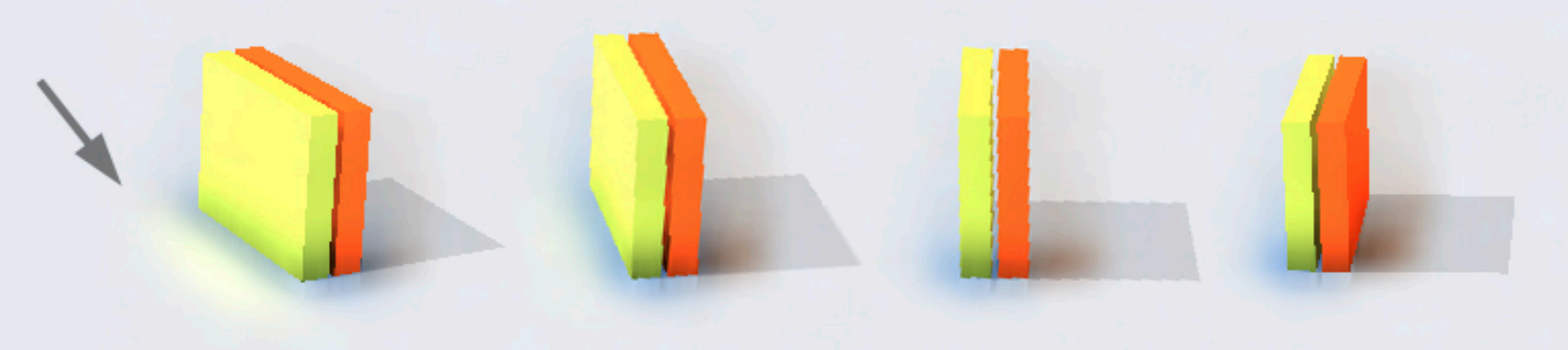

虽然其渲染质量已接近离线渲染效果，能呈现更真实的间接光照和色彩渗透，但仍存在几个问题

  • 首先，它仅能模拟短范围的全局光照（GI），无法处理远距离光线反弹；

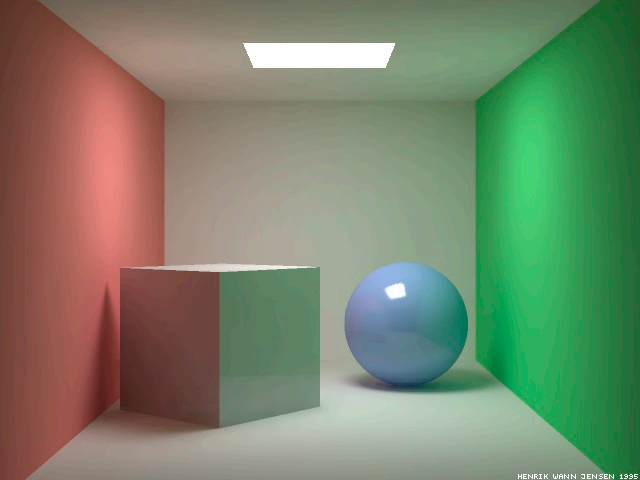

比如说上图种正方体右侧面的绿色是右边墙映过来的，这么远的间接光在 SSDO 中无法得到

  • 其次，可见性判断仍受限于屏幕空间数据；最关键的是，作为屏幕空间技术，它完全依赖当前帧可见的像素信息，对于摄像机视角下“不可见”的表面（如物体背面或被遮挡区域），无法获取其几何或光照数据，导致这些区域的光照计算缺失或错误

3.6 Screen Space Reflection (SSR)

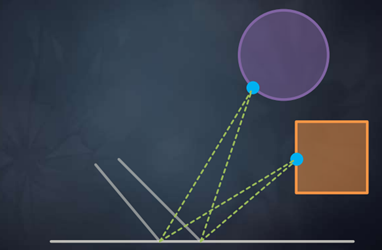

屏幕空间反射（SSR）是一种在实时渲染中引入全局光照效果的技术，它通过在屏幕空间内执行“光线追踪”来模拟镜面反射——无需依赖原始 3D 几何体（如三角形），而是直接利用已渲染的深度、法线和颜色缓冲区。

基本过程如下：

  • 求交，即从着色点沿反射方向发射射线，在屏幕空间中与场景深度图进行步进式相交检测，找到命中像素；
  • 着色，将命中像素的颜色/亮度作为反射贡献返回给原着色点

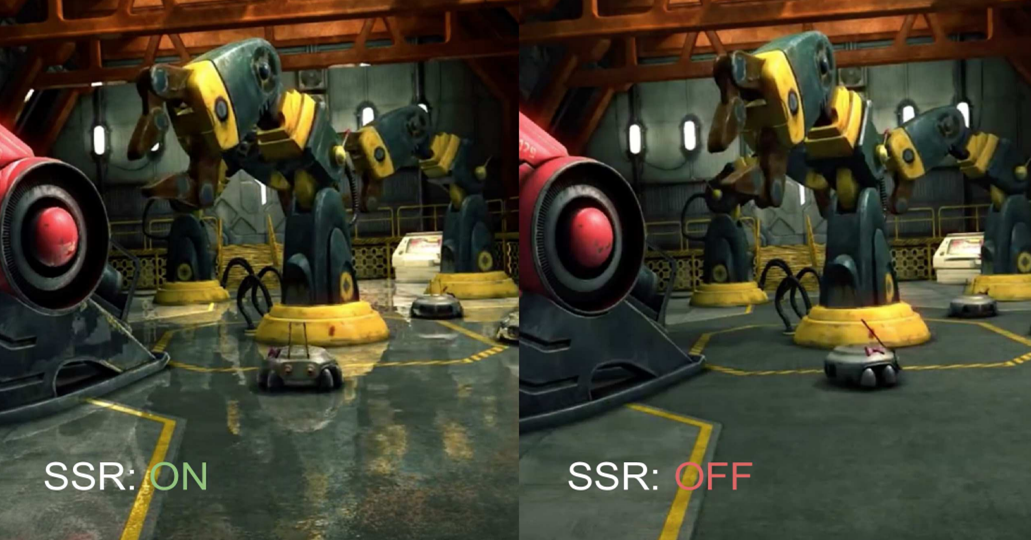

最终的实现目标就是生成高质量的“镜面反射”

这些反射的内容很多都在屏幕中都展现出来了

第一步求交的方式使用的是 Ray Marching 的方式，可以选择一个像素一个像素地走。但是这肯定不是我们想要的，因为这样肯定非常慢。可是我们又没有像 SDF 那样的工具来告诉我们可以安全地走多少步。

这里我们可以利用 Depth map 中的信息来试探性地得到安全步数。利用 Depth map，生成相应的 mip-map，但是这里生成的 mipmap 并不是取平均值，而是取这片深度的最小值。这样我们在 marching 的时候，可以试探性地走大步，如果走大步的时候没有碰到物体，那么和原来的图也不会有交。

mip = 0;
while (level > -1)
    step through current cell;
    if (above Z plane) ++level;
    if (below Z plane) --level;

这里的试探与 TCP 中的拥塞控制很像

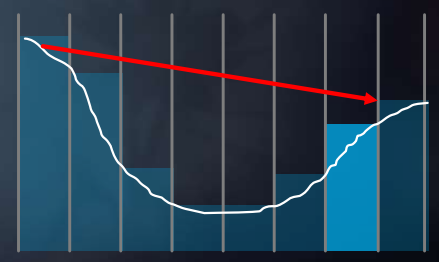

Hierarchical tracing

这是我们要 marching 的光线

第一步先走一步，发现没有碰到，那么下一步选择走的步数更大

这一步也没有碰到，下一步选择更高层的 mipmap

这一步碰到了，由于是在后半部碰到，所以前半部分也可以安全 marching，然后到第一层的 mipmap 中去查

接着往后查，最终得到交点

这个方法的问题与所有的屏幕空间方法是一致的，就是忽略了屏幕空间中没有的信息

比如说上面这张图中的反射图像，手的后半部分由于屏幕空间并没有看到，所以手的后半部分没有显示在倒影上

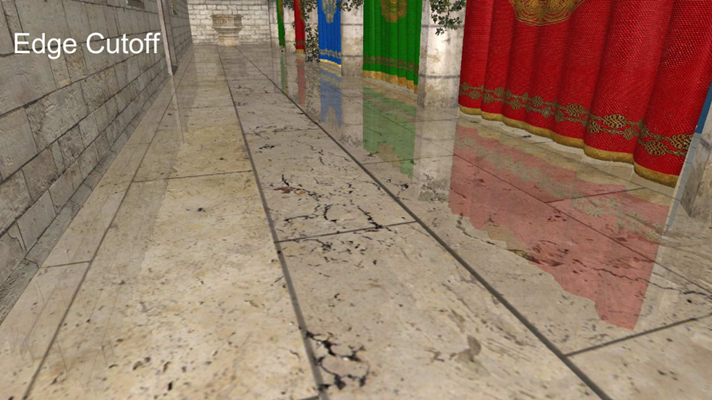

这张图则是窗帘上半部分没有拍到，但是应该在倒影中有所显示，就会出现上面的问题。可以选择模糊远一些的edge，这样看上去更加自然

这个方法可以实现

  • Sharp and blurry reflections（清晰与模糊反射）：这个根据不同的 brdf 采样即可实现
  • Contact hardening（接触处硬化）：这个就是 PCSS 中实现的效果。使用这个方法也自然而然的实现了，因为反射一个锥体的时候，越远锥体采样的面积就越大，也就越糊；越近的话，采样的面积就笑，那么就比较清晰。
  • Specular elongation（高光拉伸 / 反射畸变）
  • Per-pixel roughness and normal（逐像素粗糙度与法线）

在实现的时候，还有一些小技巧，比如说利用周围邻居的 tracing 结果的信息

或者说和之前 IBL 中 split sum 一样，引入 prefilter 等操作，预处理一些项，运行的时候只需要查询就行，但是实现起来会比较复杂。
