2 Rasterization¶

文本统计：约 2030 个字 • 11 行代码

What’s after MVP(Model/View/Projection transformation)? We need to convert the Canonical Cube to Screen called Rasterize.

Define the screen space:

Pixels ’s indices are in the form of \((x,y)\)
Pixels ’s indices are from \((0,0)\) to \((\text{width}-1,\text{height}-1)\)
Pixel \((x,y)\) is centered at \((x+0.5,y+0.5)\)
The screen covers range \((0,0)\) to \((\text{width},\text{height})\)

Transform in \(xy\) plane :\([-1,1]^2\) to \([0,\text{width}]\times[0,height]\)

\[ M_{viewport}=\left(\begin{matrix}\frac{\text{width}}{2}&0&0&\frac{\text{width}}{2}\\0&\frac{\text{height}}{2}&0&\frac{\text{height}}{2}\\0&0&1&0\\0&0&0&1\end{matrix}\right) \]

2.1 Sampling¶

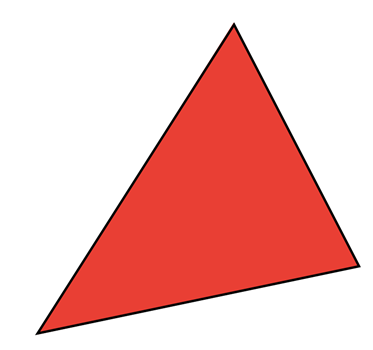

We use triangles as the fundamental shape primitives.

WHY?

Most basic polygon, other polygons can be broken to triangles
Guaranteed to be planar
Well-defined interior and easy to judge

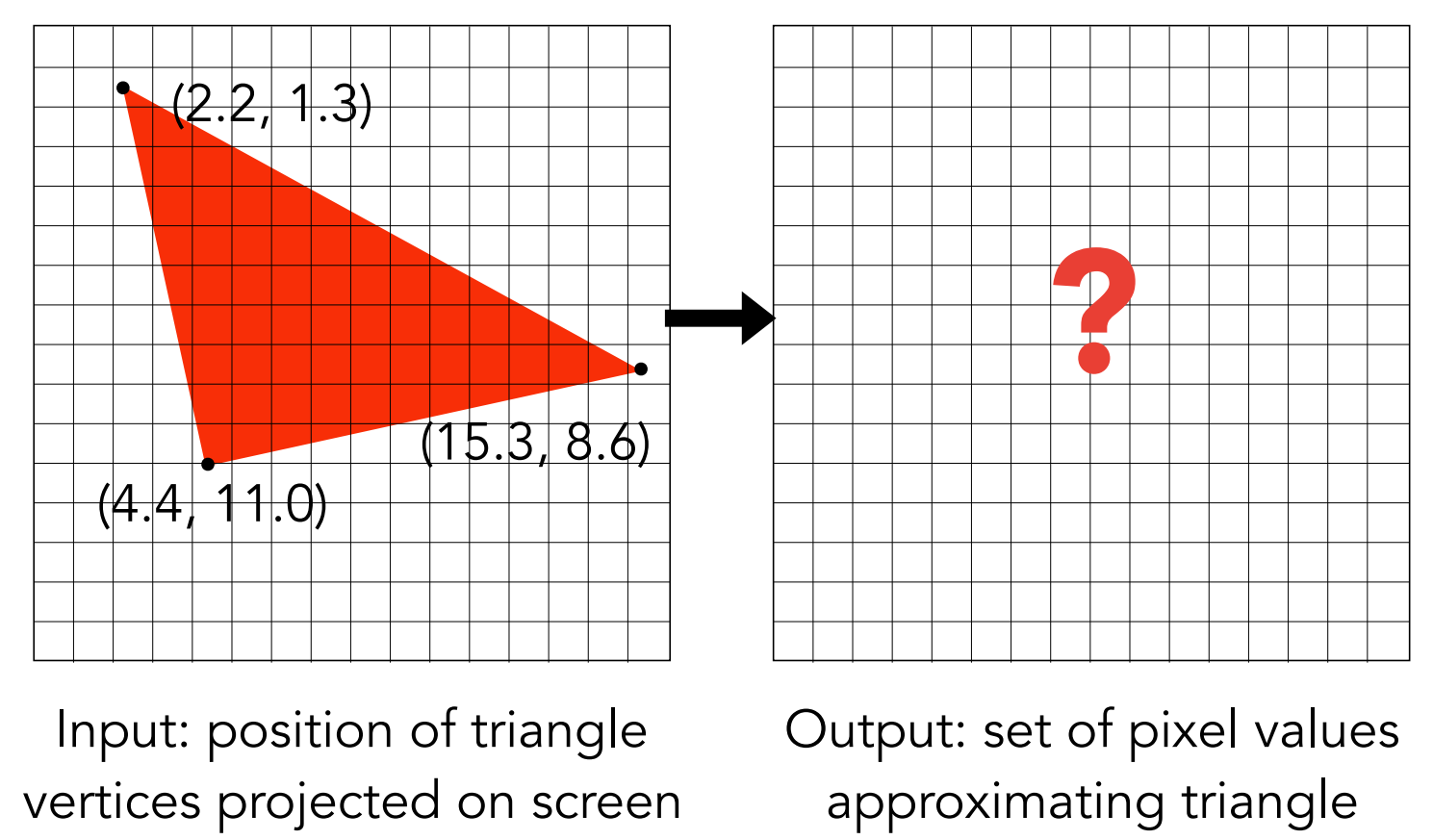

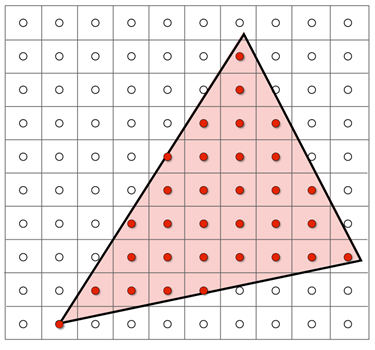

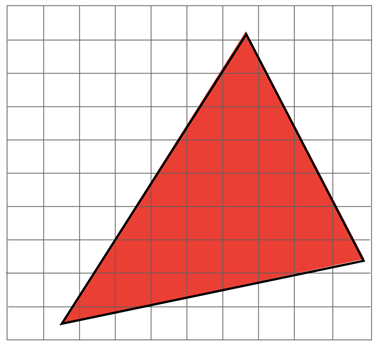

Then we need to use set of pixel values to approximating triangle, one way to solve is sampling（采样）. If the center of pixel is inside triangle, we sample this point.

\[ \text{inside}(t,x,y)=\begin{cases}1 ,&\text{Point (x,y) in triangle t}\\0 ,&\text{otherwise}\end{cases} \]

for (int x=0;x<xmax;++x)
    for (int y=0;y<ymax;++y)
        image[x][y] = inside(tri,x+0.5,y+0.5)

How do I know if \(O\) is in \(\triangle ABC\) ? Just calculate \(\overrightarrow {AO} \times \overrightarrow {AB}\) and \(\overrightarrow {BO} \times \overrightarrow {BC}\) and \(\overrightarrow {CO} \times \overrightarrow {CA}\)

if their sign all the same, \(O\) is in \(\triangle ABC\).
if there is 0, \(O\) is on the boundary of a triangle.

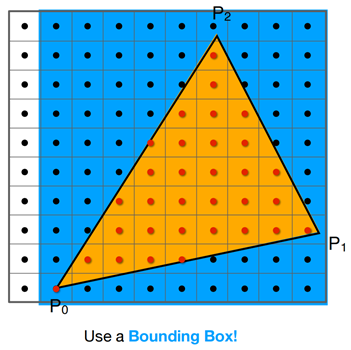

我们做光栅化的时候，是遍历了整个屏幕的所有点去采样的。所以我们只需要取一个Bounding Box (包围盒)，在这个包围盒中处理采样（如下左图）

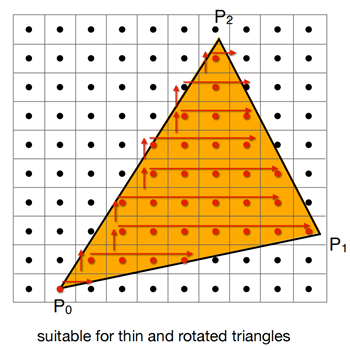

当然还有更快的方法，就是在每一行中取最小和最大（每一行构成一个包围盒），如上右图，这种方法在较瘦和有一定旋转角度的情况提升较大。

2.2 Anti-aliasing¶

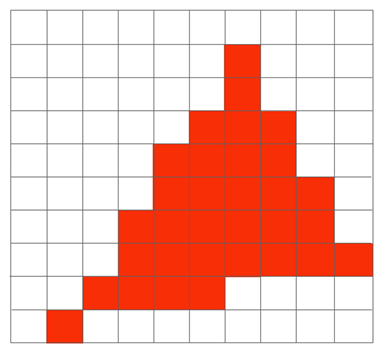

Just use the way above has one problem: Jaggies（锯齿） 学名被称为 aliasing（走样），

Sampling artifacts are common in Computer Graphics, including Jaggies, Moire, Wagon Wheel effect...

The reason behind the Aliasing Artifacts is that Signals are changing too fast and sampled too slowly（信息变化过快但是采样速度较慢）.

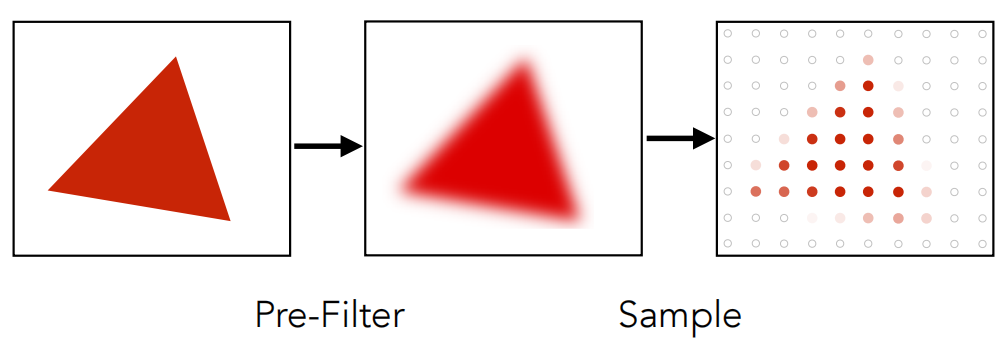

Anti-aliasing Idea: Blurring or Filter before sampling (NOT Sample then filter!)

Why undersampling introduces aliasing?¶

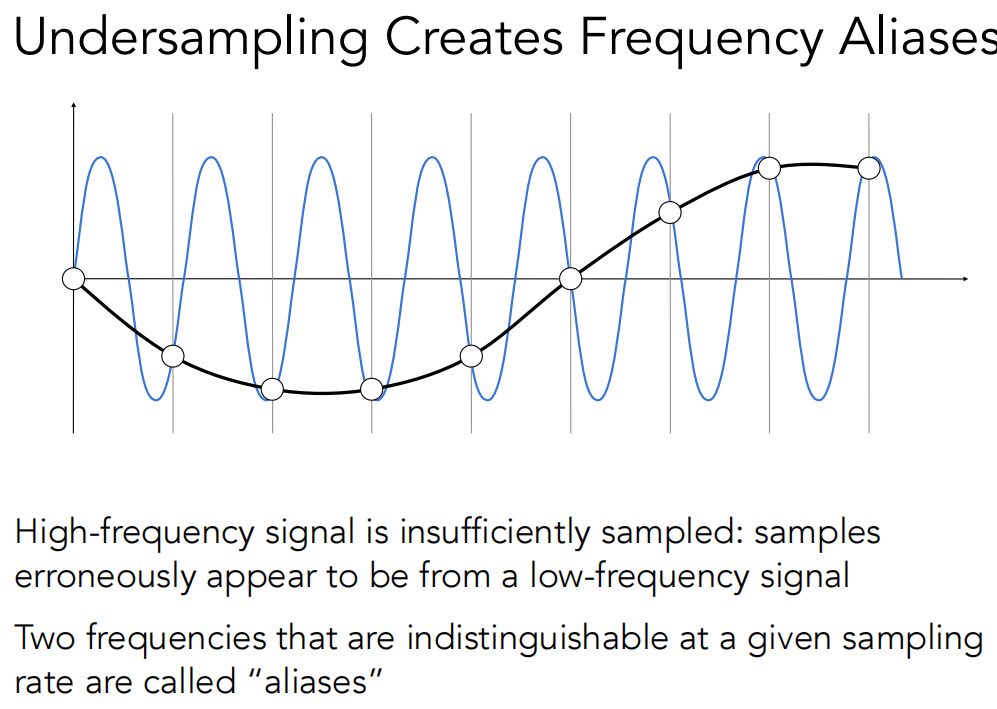

Higher frequencies need faster sampling, so undersampling creates frequency aliases.

Example

比如说两个频率不同的正弦函数，如果采样频率较低，那么这两种不同频率的正弦函数就无法被区分了，这就被称为走样。

Spatial domain and Frequency domain¶

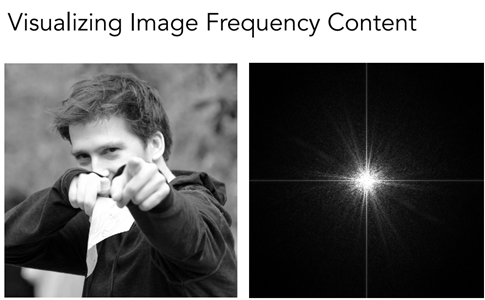

By FFT, we can transform an image from spatial domain（时域） to frequency domain（频域）.

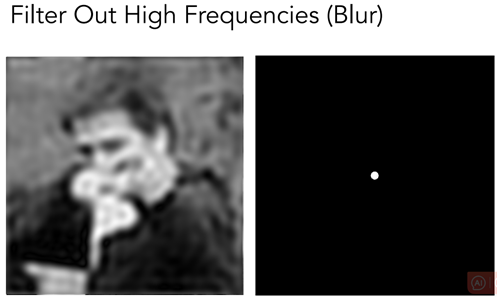

Filtering means getting rid of certain frequency contents.

右边这个图越靠近中心频率越低，频率的意思是图像灰度值的梯度，图像变化越剧烈频率越高。

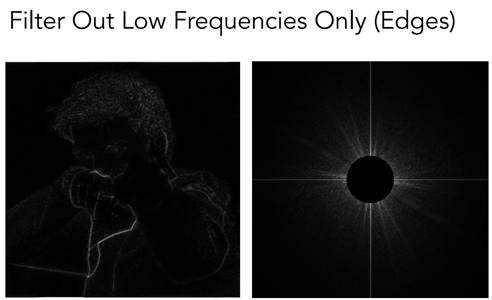

【高通滤波】将频率较低的部分过滤掉后，图像就只剩下变化剧烈的部分（边缘）

Convolution Theorem |卷积定理¶

卷积的意思就是一种平均的操作

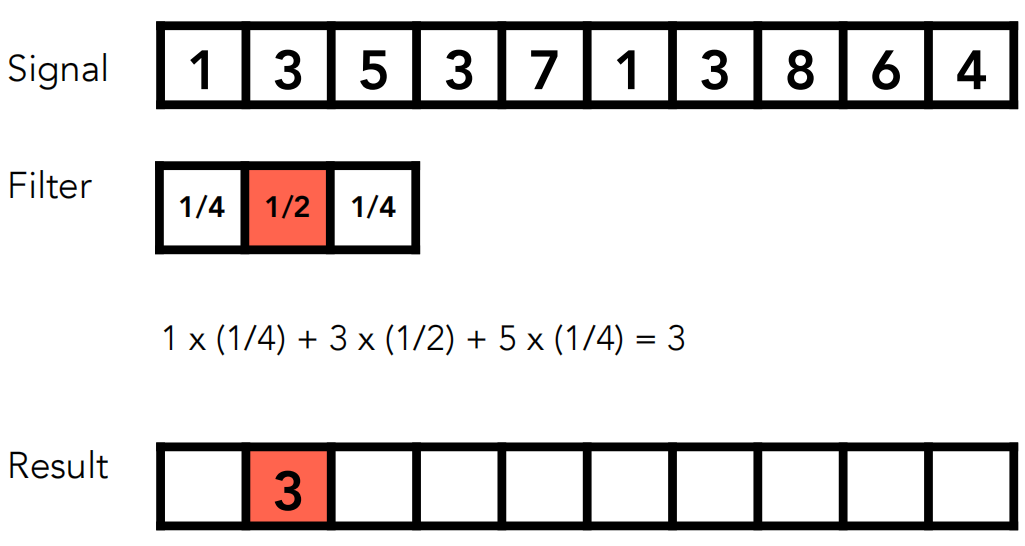

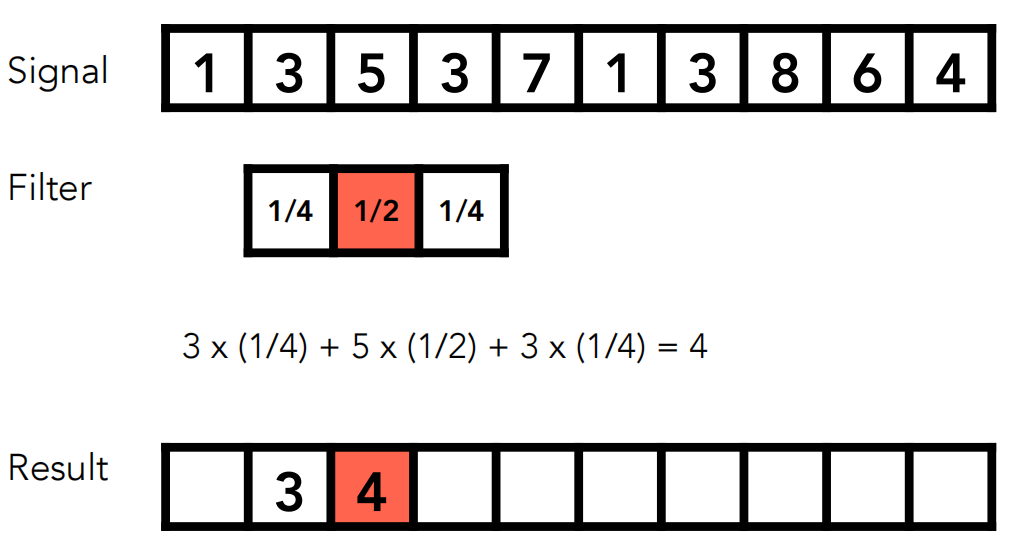

一个一维的卷积操作

12

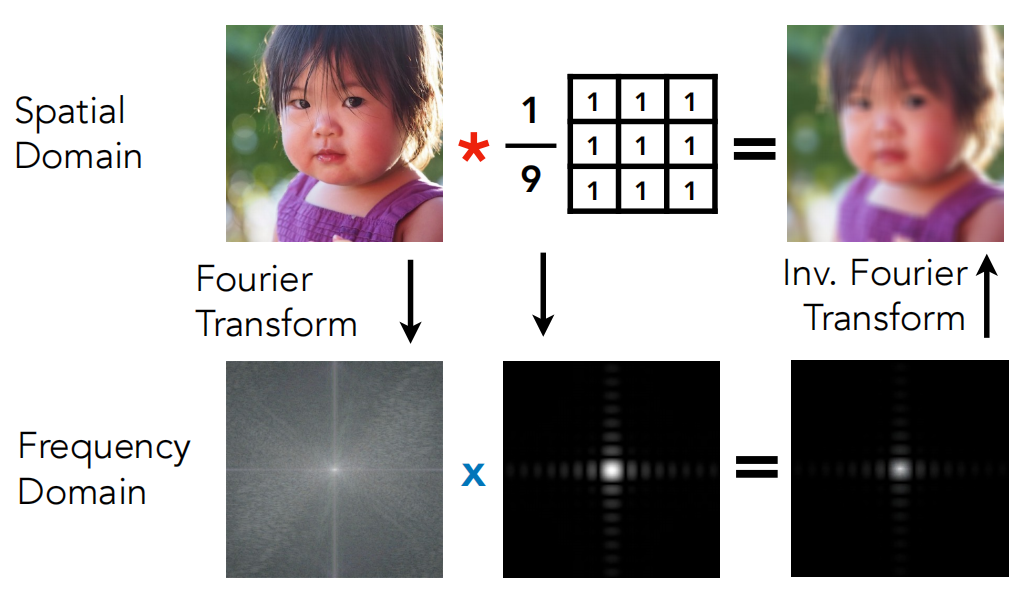

Convolution in spatial domain is equal to mutiplication in the frequency domain. 时域上的卷积等价于频域上的乘积

也就是说，我们要完成时域上的卷积，可以直接在时域上操作，也可以先转为频域，然后相乘后通过逆傅里叶变换得到时域的结果，如下图。

Sampling¶

什么是采样呢？就是重复原始信号的频谱 Sampling = repeating frequency contents

Reference

离散信号（一） | 信号的采样和恢复+时域、频域采样定理_时域采样定理和频域采样定理-CSDN博客

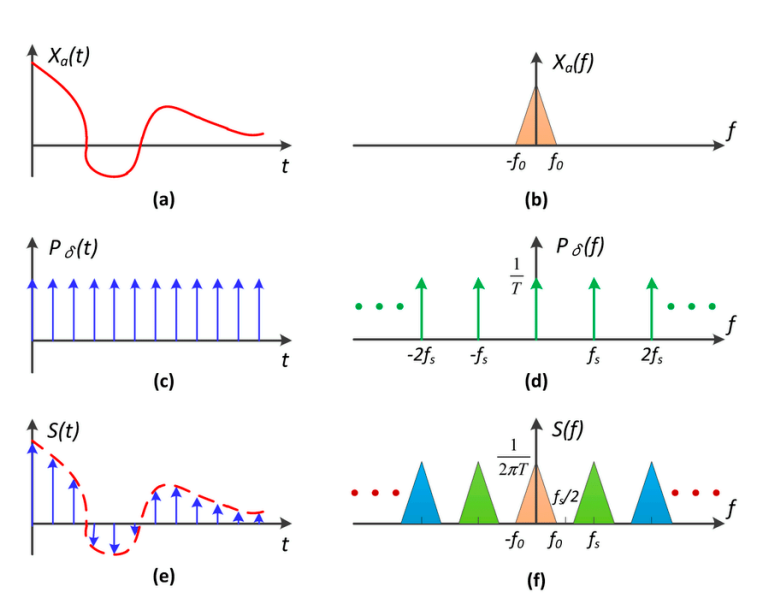

a是原始信号，c是冲激信号，e是ac的乘积；b和d分别是a和c经过傅里叶变换后得到的频域上的图像，由卷积定理，时域上的乘积等于频域上的卷积，f则是b和d卷积的结果，得到的就是频谱信号的重复。

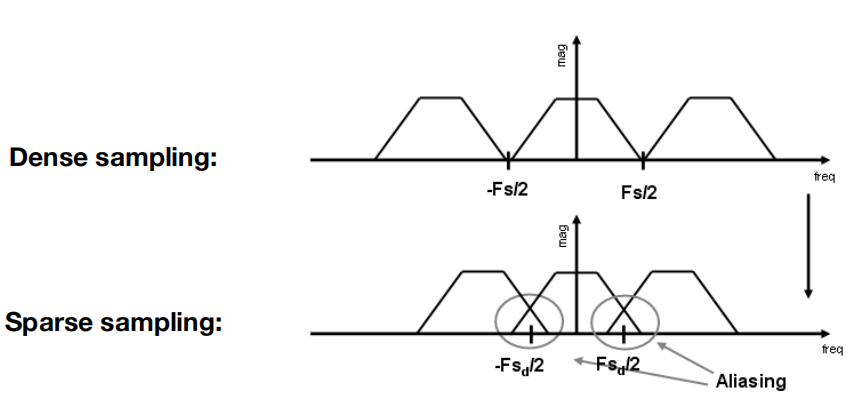

所以当采样频率过低的时候，就会发生混叠。（如下图所示）

So, aliasing = mixed frequency contents

How can we reduce aliasing error?¶

Option 1 is increasing sampling rate (But we need to do anti-aliasing at the same sampling rate)

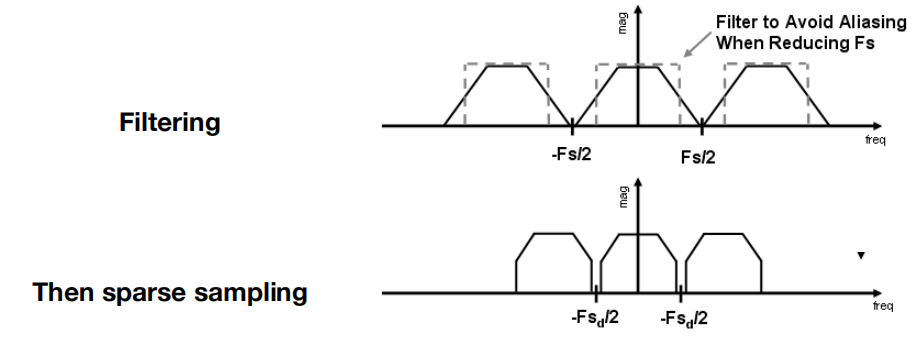

Option 2 is anti-aliasing :

Filtering out high frequencies before sampling.

将高频信号过滤掉，那么在较低的采样频率下也不会发生混叠

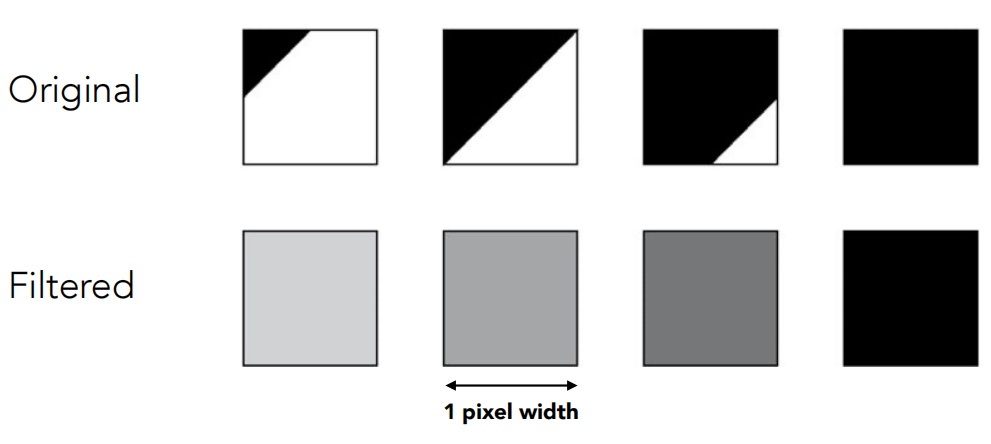

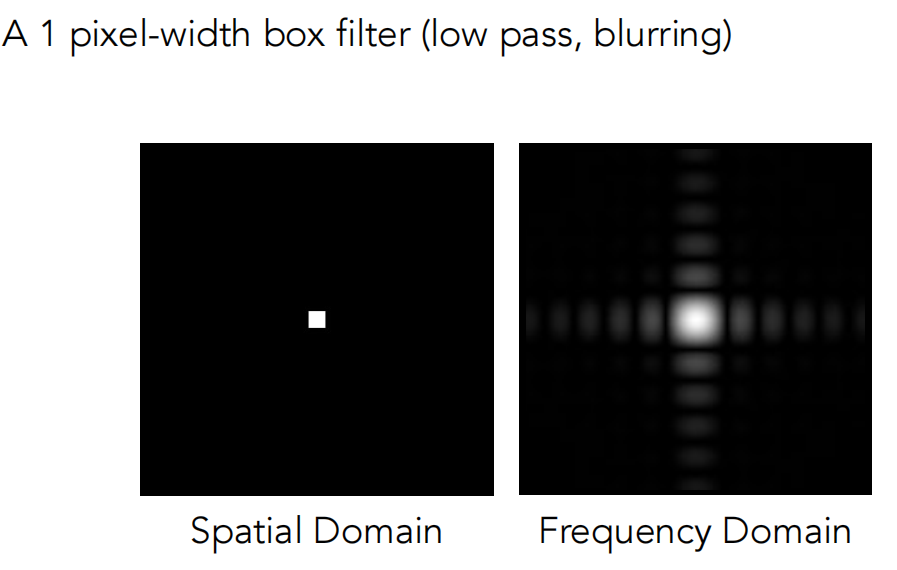

怎么做这样的模糊呢？可以直接选择一个1像素的box filter，对一个像素中的颜色求平均。

In rasterizing one triangle, the average value inside a pixel area of \(f(x,y) = \text{inside}(\text{triangle},x,y)\) is equal to the area of the pixel covered by the triangle.

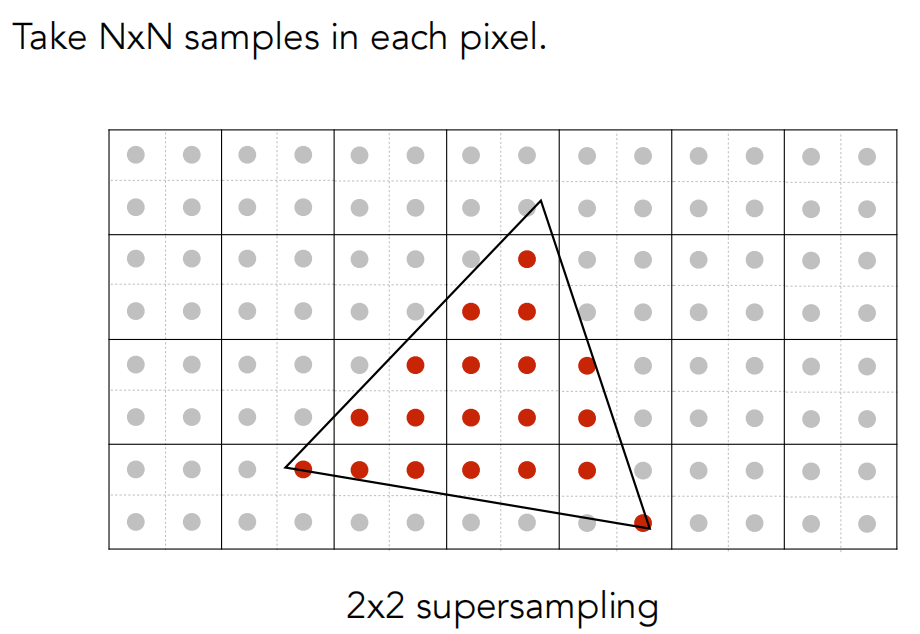

那么在实际上，我们不可能把面积算出来之后接着得到相应的灰度值，我们可以使用超采样的方法（MSAA）

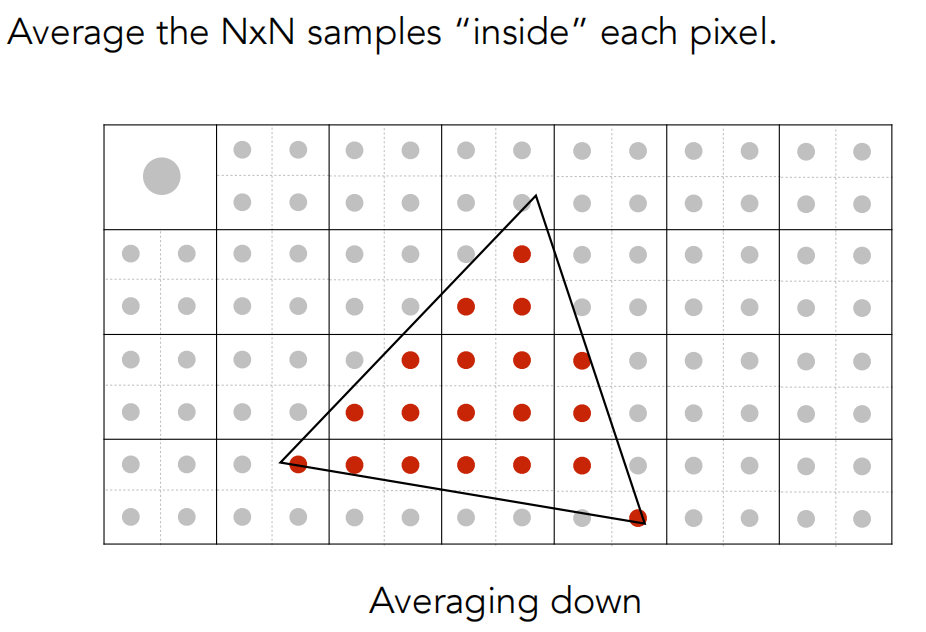

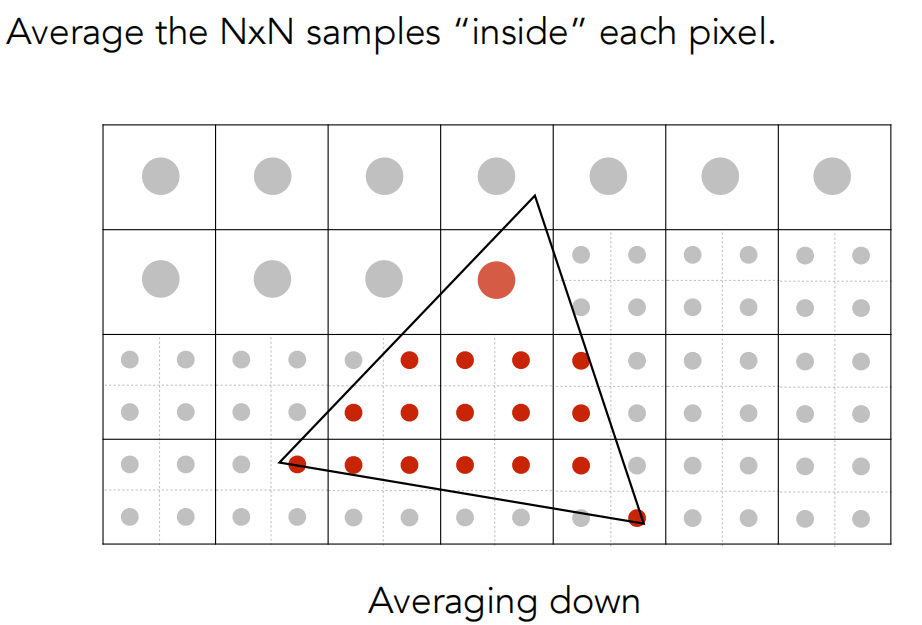

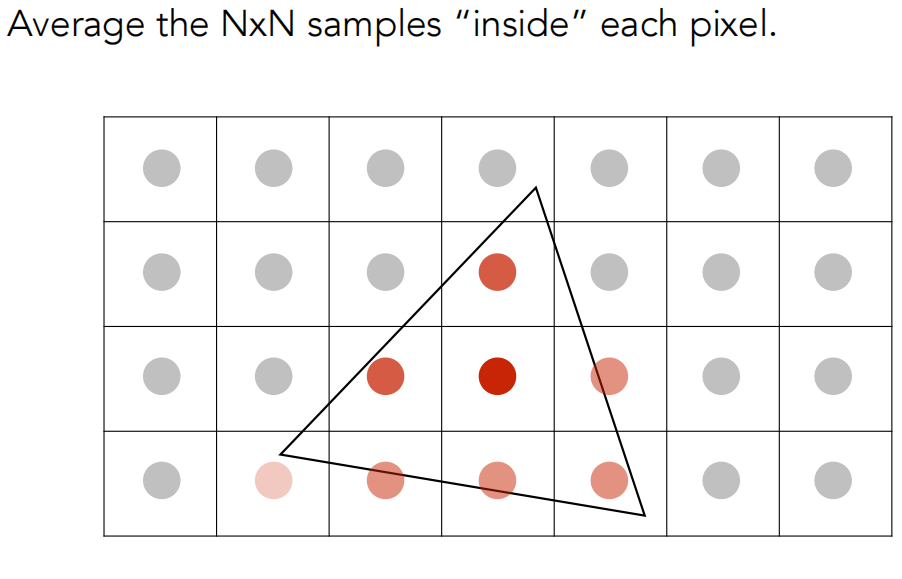

通过采样一个像素内的多个位置并平均它们的值来近似1像素盒滤波器的效果

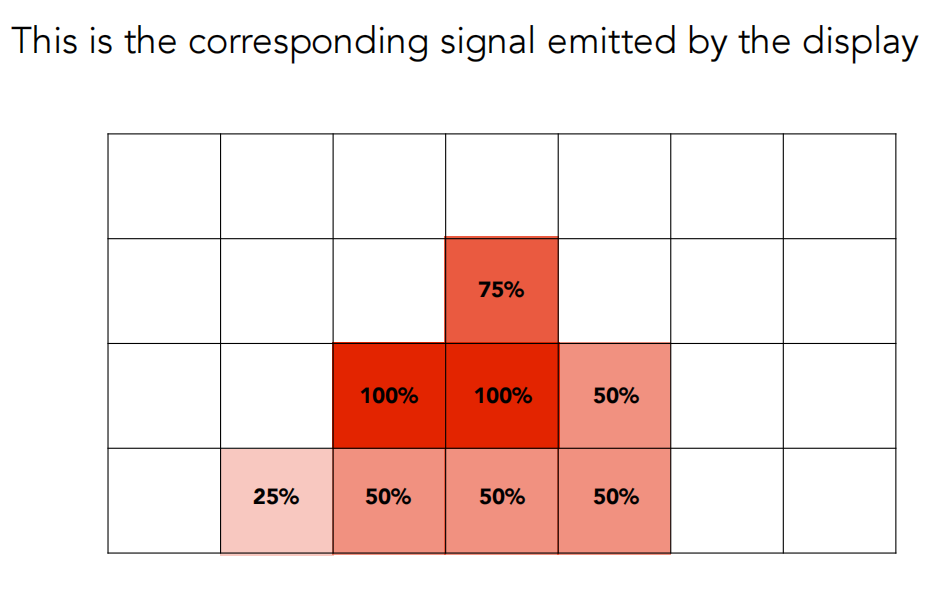

MSAA的过程

Warning

This method does not increase the sampling rate, but increases the number of sampling points. The cost of this method is increasing the calculation.

我们不是通过增加分辨率来解决走样问题的，而是增大采样点的数目来做到的。这样的结果就是计算量变得非常大

Anti-aliasing Today¶

FXAA (Fast Approximate AA) 先得到有锯齿的结果，然后再进行处理，具体来说就是通过图像处理的办法找到边界，然后将边界换成没有锯齿的边界，它与采样无关，是一种图像的处理技术

TAA (Temporal AA) 对于静态图像的处理，利用上一帧的图像

2.3 Visibility / Occlusion¶

Painter’s Algorithm: Paint from from back to front, overwrite in the frame buffer

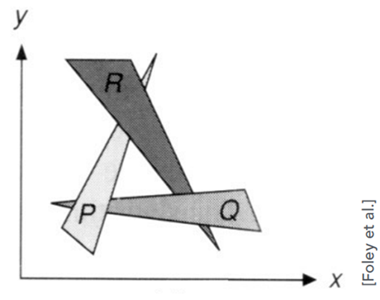

先画远的物体，再画近的物体，这种方法看似是对的，但是如果互相遮挡的情况出现了一个环，那么这个算法就不起作用了，比如说下方这个图

进一步思考，我们是否可以仅仅对像素进行排序，而不对三角形进行排序？所以我们引入 Z-buffer

Note

For simplicity we suppose z is always positive (smaller z -> closer, larger z -> further) 尽管我们的相机是向-z方向的，我们这里定义的z为物体到相机的距离

Idea

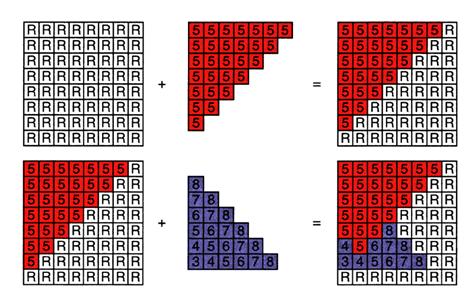

Store current min. Z- value for each sample(pixel) 对每个像素存储最小的Z值
Needs an additional buffer for depth values: frame buffer stores color values, depth buffer stores depth. 同时存储一些颜色数据等等

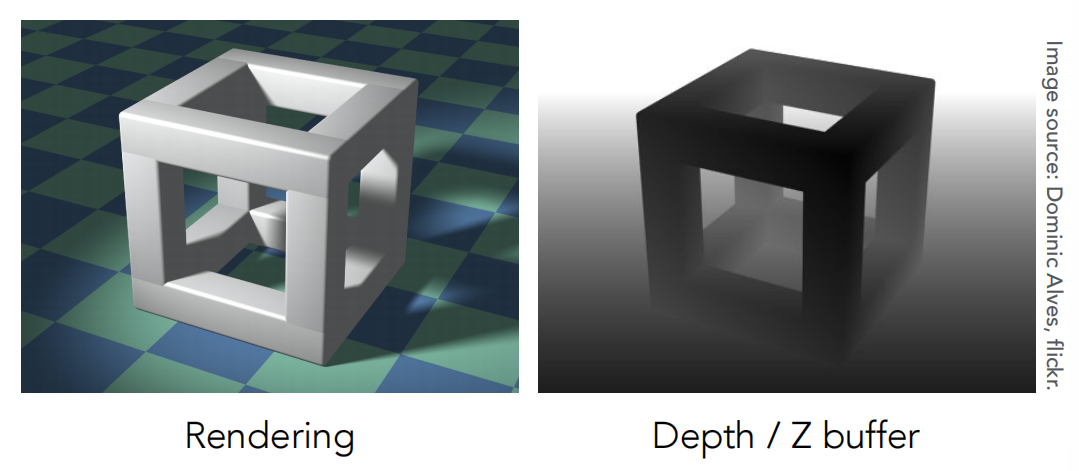

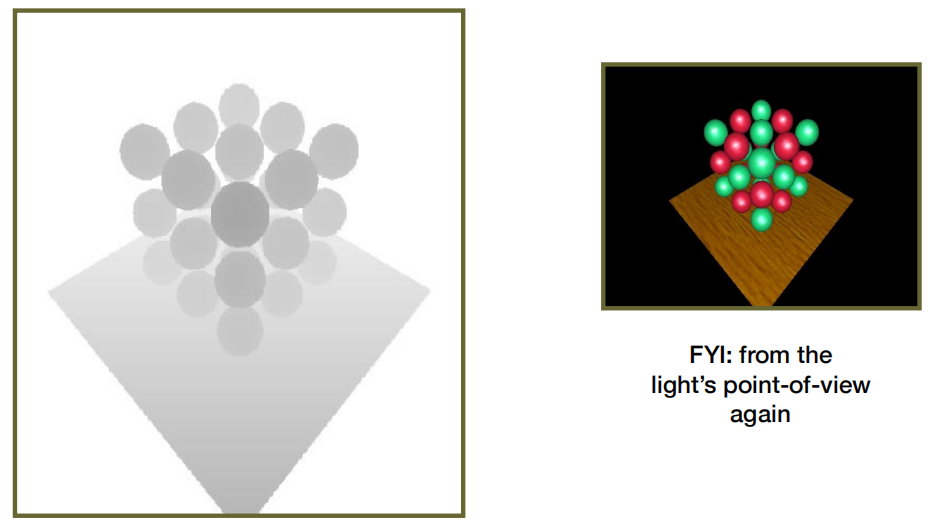

每次渲染的时候都是同步生成下面这两张图（越黑越近，越白越远）

Algorithm

Initialize depth buffer to \(\infty\)
During rasterization:

for (each triangle T)
    for (each sample (x,y,z) in T)
        if (z < zbuffer[x,y]) // closest sample so far
            framebuffer[x,y] = rgb; // update color
            zbuffer[x,y] = z; // update depth
        else
            ; // do nothing, this sample is occluded
