Hardware Acceleration

现代 GPU 的硬件支持：Matrix-Multiply-Accumulate (MMA)

  • 现代 GPU（如 NVIDIA RTX 系列）内置了专门用于 矩阵乘加（MMA） 的硬件单元（例如 Tensor Cores）。
  • 这些单元能高效执行低精度（FP16、FP8、INT8，甚至 FP4）的大规模矩阵运算。

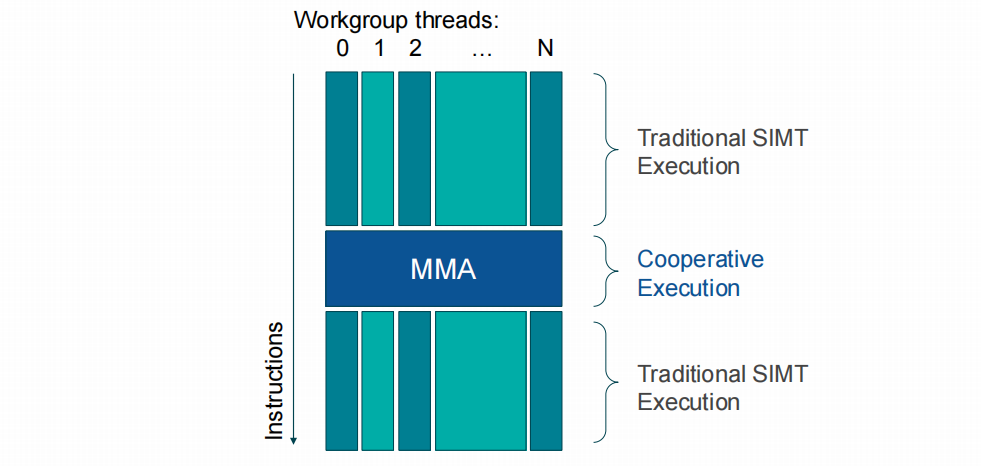

  • 在传统 SIMT（Single Instruction, Multiple Thread）模型之上，引入了 协作式执行（Cooperative Execution） 模式，以充分利用 MMA 单元。

MMA 的编程接口（Intrinsics）

不同图形 API 提供了对 MMA 硬件的底层访问：

平台 / API 对应扩展 / 特性
Vulkan VK_KHR_cooperative_matrix、VK_NV_cooperative_matrix
DirectX 12 Linear Algebra Matrix Conversion APIs（如 ConvertLinearAlgebraMatrix）
Metal SIMD Group Matrix（Metal 4 + Shader Model 6.9）

以神经网络中的一层作为例子，直观地理解我们是如何使用 MMA 的

struct NetworkParameters<int InputSize, int OutputSize>
{
    float weights[InputSize][OutputSize];
    float biases[OutputSize];
    Array<float, OutputSize> eval(float input[InputSize])
    {
        float output[OutputSize] = biases;
        output += MatMulVec(weights, input);
        for (int i = 0; i < OutputSize; ++i)
            output[i] = max(output[i] * 0.01f, output[i]); // ReLU
        return output;
    }
}

使用 cooperative vectors 之后

struct NetworkParameters<int InputSize, int OutputSize>
{
    half* weights;
    half* biases;

    CoopVec<half, OutputSize> eval(CoopVec<half, InputSize> input)
    {
        let output = coopVecMatMulAdd<half, OutputSize>(
            input, CoopVecComponentType::Float16,   // 输入数据格式
            weights, CoopVecComponentType::Float16, // 权重数据格式
            biases, CoopVecComponentType::Float16,  // 偏置数据格式
            CoopVecMatrixLayout::RowMajor,          // 矩阵布局：行优先
            false,                                  // 是否转置矩阵再乘？
            sizeof(half) * InputSize);              // 矩阵大小（字节）
        return max(output * 0.01h, output); // Leaky ReLU 激活
    }
};

Using 16-bit floats because 32-bit float is not supported by HW.

现在我们面临两个问题：

  • 权重梯度应存放在哪里？
  • 如何使其可微？

因此尚不能直接用于训练过程中的反向传播。

对于第一个问题可以在结构体中直接存储相应变量的梯度

half* weights;
half* biases;
half* weightsGrad;
half* biasesGrad;

对于第二个问题，首先我们说明为什么不可微？

CoopVec 类型不可微，不支持自动求导。

coopVecMatMulAdd 是不可微的内在函数（intrinsic）

这是一个高度优化的、低级的硬件指令或库函数，用于快速执行矩阵乘加。它被设计为高性能但不透明的操作，没有内置梯度计算逻辑。

为了将其可微化，我们将不可微的 CoopVec 类型封装在一个可微的类型 MLVec<N> 中，使其能够支持自动微分。

struct MLVec<int N> : IDifferentiable
{
    CoopVec<half, N> data;
    typealias Differential = This;
    static Differential dadd(Differential d0, Differential d1)
    {
        return {d0.data + d1.data};
    }
    static Differential dmul<U:__BuiltinRealType>(U s, Differential d)
    {
        return {d.data * __realCast<half>(s)};
    }
    static Differential dzero()
    {
        return {};
    }
}

struct NetworkParameters<int InputSize, int OutputSize>
{
    ...
    half* weightsGrad;
    half* biasesGrad;

    MLVec<OutputSize> eval(MLVec<InputSize> input) { ... }

    [BackwardDerivativeOf(eval)]
    void evalBwd(
        inout DifferentiablePair<MLVec<InputSize> input,
        MLVec<OutputSize> resultGrad)
    {
        ...
    }
}

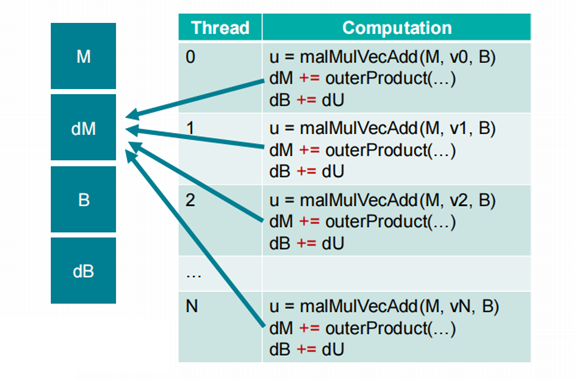

接下来我们将要探究如何通过多个线程来计算梯度

原先的计算如下

\[ \mathbf{u} = M\mathbf{v} + B \]

xxxxxxxxxx7 1float identity(float x) { return x; }2​3[BackwardDerivativeOf(identity)]4void identityBwd(inout DifferentialPair x, float dOut) {5    printf("Gradient at this point: %f\n", dOut);6    x.d += dOut;7}C

\[ \begin{aligned} dM \mathrel{+} &= d\mathbf{u} \otimes_{\text{outer}} \mathbf{v}\\ dB \mathrel{+} &= d\mathbf{u}\\ d\mathbf{v} &= M^T d\mathbf{u} \end{aligned} \]

这样我们可以相应的理清每个线程应该干的事情

[BackwardDerivativeOf(eval)]
void evalBwd(
    inout DifferentialPair<MLVec<InputSize>> input,
    MLVec<OutputSize> resultGrad)
{
    let fwd = eval(input.p);
    // Back-prop resultGrad through activation.
    for (int i = 0; i < OutputSize; i++)
        if (fwd.data[i] < 0.0)
            resultGrad.data[i] *= 0.01h;

    // Back-prop gradients to the weights matrix.
    coopVecOuterProductAccumulate(
        resultGrad.data,
        input.v.data,
        weightsGrad, 0,
        CoopVecMatrixLayout.TrainingOptimal, CoopVecComponentType.Float16);

    // Back-prop gradients to the biases vector.
    coopVecReduceSumAccumulate(resultGrad.data, biasesGrad, biasesOffset);

    // Back-prop gradients to the input vector.
    let dInput = coopVecMatMul<half, InputSize>(
        resultGrad.data, CoopVecComponentType.Float16,
        weights, CoopVecComponentType.Float16,
        CoopVecMatrixLayout.ColumnMajor, false, sizeof(half)*InputSize);
    input = {input.p, {dInput}};
}

什么是 “layout”（内存布局）

在高性能计算（尤其是 GPU 或专用 AI 加速器）中，矩阵在内存中的排列方式（即 layout）会极大影响访问效率和计算速度。

常见的布局包括：

  • RowMajor（行主序）：按行连续存储。
  • ColumnMajor（列主序）：按列连续存储。
  • TrainingOptimal（训练最优布局）：一种为训练阶段梯度累加专门优化的内部布局，可能不是标准的行或列主序，而是分块、向量化对齐、或针对硬件 SIMD/张量核心优化的格式。

因为 coopVecOuterProductAccumulate 是一个高度优化的底层函数（可能由编译器或硬件库提供），它假设权重梯度已经按照最适合训练时累加操作的格式存储。开发者必须确保在初始化模型权重梯度时，就将其分配为 TrainingOptimal 布局

Note

let dInput = coopVecMatMul<half, InputSize>( resultGrad.data, CoopVecComponentType.Float16, weights, CoopVecComponentType.Float16, CoopVecMatrixLayout.ColumnMajor, false, sizeof(half)*InputSize);

为了高效计算 \(M^T d\mathbf{u}\)，系统将权重矩阵 weights 的内存布局设置为 ColumnMajor（列优先），这样可以直接利用矩阵乘法库实现转置后的乘法。
