7 Detection and Segmentation¶

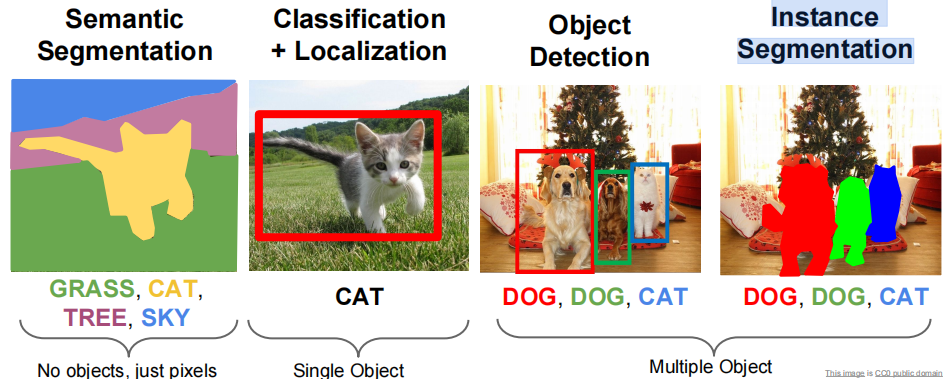

之前我们完成的内容是 Image Classification，我们还可以完成其他的视觉任务，包括 Semantic Segmentation，Classification Localization, Object Detection, Instance Segmentation

Semantic Segmentation¶

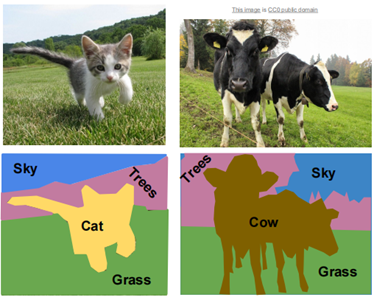

对图片的像素进行分类与分割，同时我们并不区分实例（如下图中的牛，并没有区分两头牛）

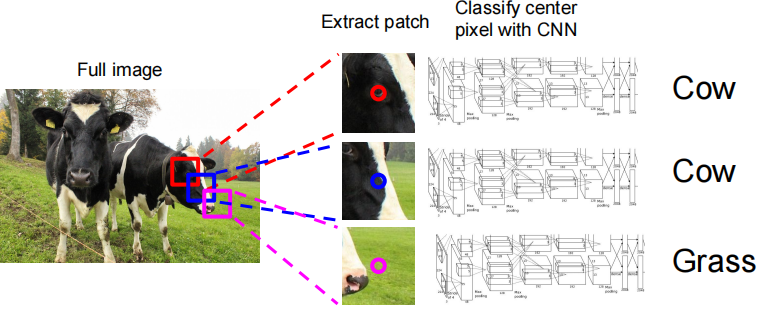

一个简易的方法是滑动窗口方法，对图片用一个滑动窗口进行提取，然后输入到 CNN 网络中进而得到中心像素的标签

但是这种方法的问题是显而易见的，计算量非常大，同时未重用共享特征（Not reusing shared features between overlapping patches）。由于滑动窗口之间存在重叠区域，导致在处理重叠部分时重复计算相同的特征。例如，图中红色和蓝色框之间有重叠区域，但在处理这两个图像块时，需要分别计算这些重叠区域的特征，造成了大量的冗余计算。

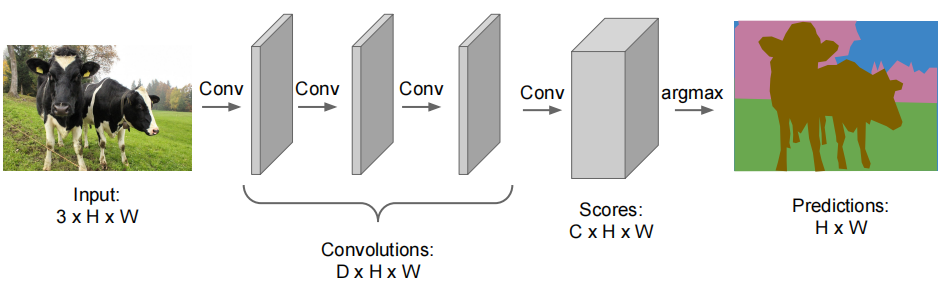

还有一种方法是对图片直接扔到一个 CNN 中，然后一次性得到所有像素的类别

但是这也有一个问题就是在原始图像下的卷积操作非常昂贵，所以我们在网络中加入了 downsampling 层和 upsampling 层

Downsampling 通过减少特征图的空间维度来提取更高级别的抽象特征，并降低计算复杂度。

Pooling：通常使用最大池化（Max Pooling）或平均池化（Average Pooling）来减小特征图的尺寸。
Strided Convolution：使用步长大于1的卷积操作来实现下采样，同时进行特征提取。

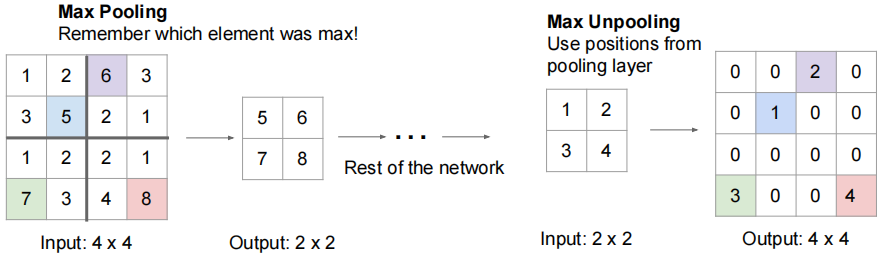

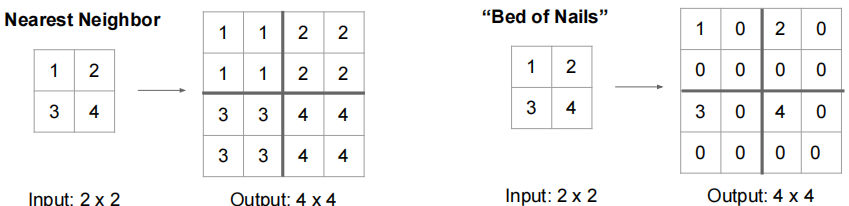

关于 Upsampling 的操作采取的一种方法是 "Unpooling"，有两种不同的策略：

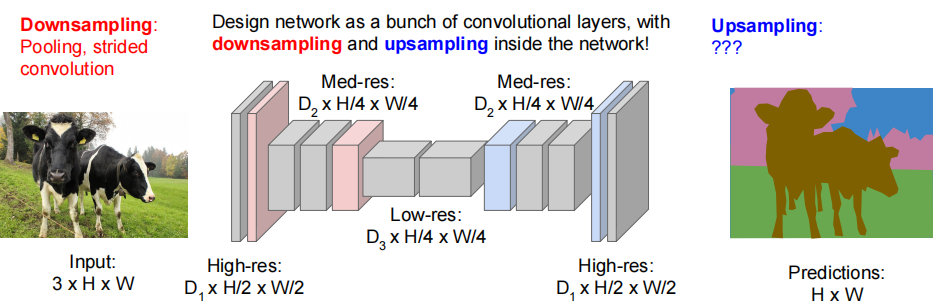

那么我们整个网络的过程就大致如下所示：

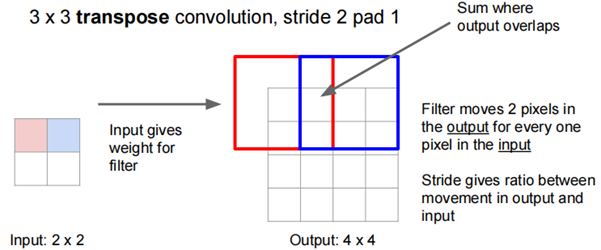

还有一种方法是 "Transpose Convolution"，可以被看做卷积操作的 ”逆操作“，虽然不是严格意义上的，但是大致的计算方式是类似的。

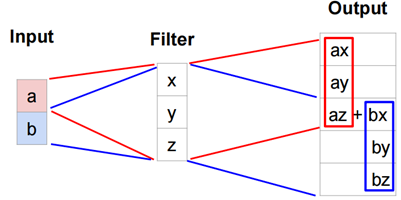

Transpose Convolution: 1D Example

相应的过程也可以用矩阵的方式来解决

从这个图可以看出为什么这个操作被称为转置卷积了

Classification + Localization¶

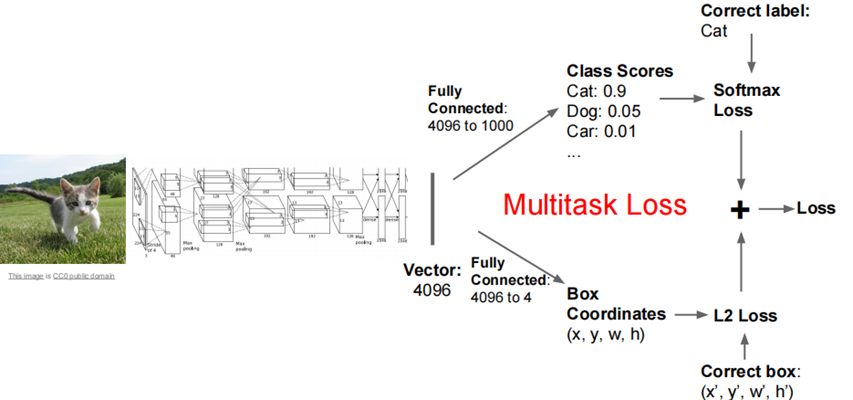

这里我们既需要分类，也需要对相应的对象进行框选。于是我们在计算神经网络的 loss 的时候是一种多任务的 loss (Multi-task Loss)

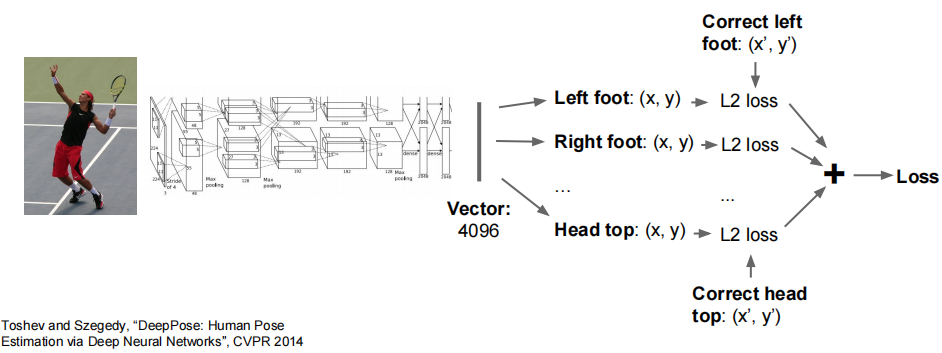

还有一个应用就是人类姿态评估，定位人类的关节。计算这里的 Loss 的时候也是 Multi-task Loss, 因为每个关节都可以计算一个 Loss。

Object Detection¶

物体检测这个应用更像是前面那个的升级版，需要框选出图片中所有问题中所有的物体

R-CNN¶

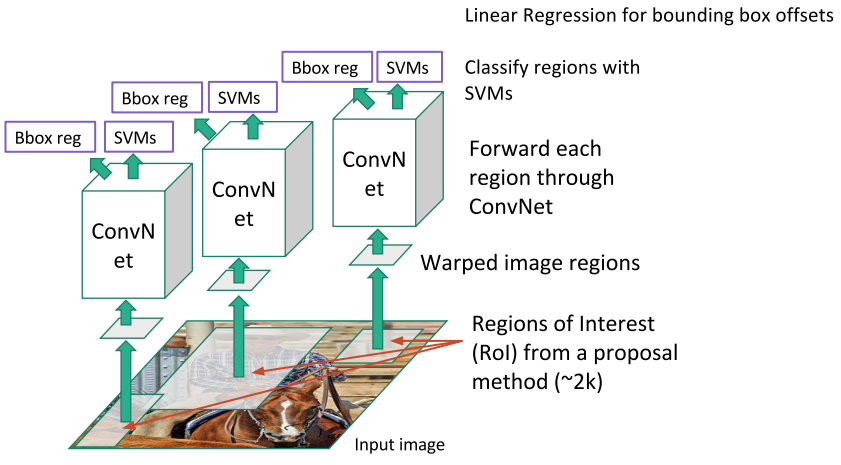

一个大致的想法是先利用算法得到某些感兴趣的区域 (Region of Interest) ，然后对这些区域进行类别判断

R - CNN 有一些问题：

Ad hoc training objectives

R-CNN的训练目标是临时拼凑（ad hoc）的，这意味着它没有一个统一的优化目标，而是分阶段进行训练，每个阶段使用不同的损失函数。

Fine-tune network with softmax classifier (log loss): 首先，使用softmax分类器对卷积神经网络进行微调，采用的是对数损失（log loss）。这一步是为了让网络能够提取出有用的特征。
Train post-hoc linear SVMs (hinge loss): 然后，使用线性支持向量机（SVMs）对提取到的特征进行分类，采用的是铰链损失（hinge loss）。这是因为在原始论文中，作者发现SVMs在分类任务上表现更好。
Train post-hoc bounding-box regressions (least squares): 最后，使用最小二乘法（least squares）对边界框的位置进行回归，以提高检测框的准确性。

这种分阶段、多损失函数的训练方式虽然有效，但缺乏统一性和效率。

Training is slow (84h), takes a lot of disk space

R-CNN的训练过程非常耗时，大约需要84小时才能完成。此外，由于需要存储大量的中间结果和模型参数，因此也占用了大量的磁盘空间。

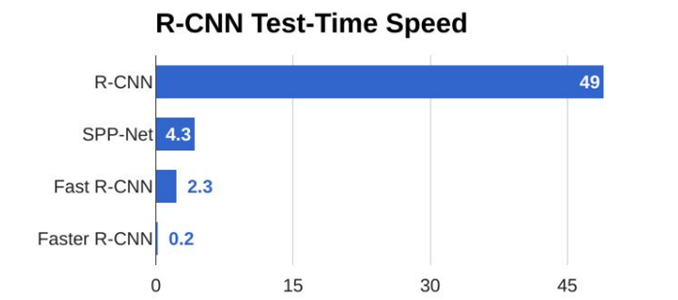

Inference (detection) is slow

R-CNN的推理（即检测）速度较慢，具体表现为：

47s / image with VGG16 [Simonyan & Zisserman. ICLR15]: 使用VGG16网络进行检测时，每张图片需要花费47秒的时间。这对于实时应用来说显然是不可接受的。

Fast R-CNN¶

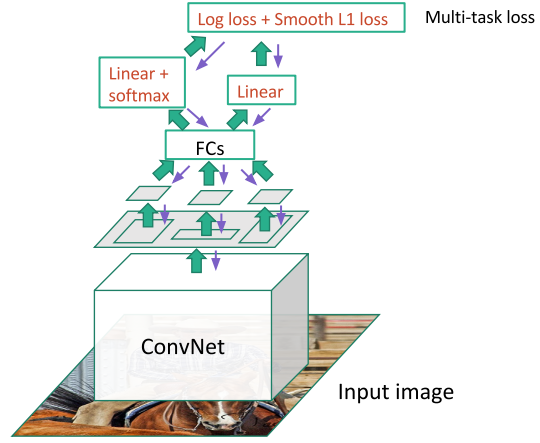

上述方法一个很大的问题就是对于每个 RoI 都需要经过一个网络来训练，而一开始给的 RoI 数量有 2000 多个，这就导致了速度非常慢。于是我们可以将这些进行重复利用，直接对一开始的图片放到一个网络中去训练，然后在得到的相关特征中找到与 RoI 中对应的区域然后直接计算 Loss

Faster R-CNN¶

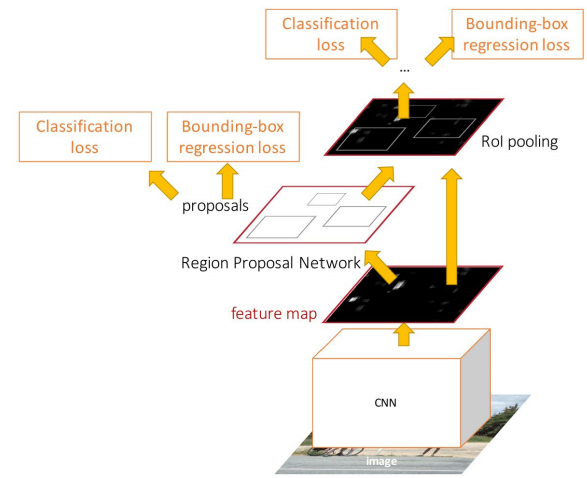

对于 Fast R-CNN 来说，候选区域（RoIs）仍然依赖外部算法（如 Selective Search），无法端到端训练，且速度慢、不可学习。Faster R-CNN（2015，Ren et al.）的最大贡献是引入了 Region Proposal Network (RPN)，将候选区域的生成也用神经网络实现，从而实现了完全端到端的目标检测。

RPN 的工作流程

输入：主干 CNN 提取的特征图（如 VGG 或 ResNet 的 conv5 输出）。
滑动窗口：在特征图上使用一个 3×3 的滑动窗口，对每个位置进行处理。
Anchor 机制： - 在每个滑动窗口位置，预设多个不同尺度和长宽比的“锚框”（Anchors）。 - 例如：3 种尺度（128², 256², 512²） × 3 种长宽比（1:1, 1:2, 2:1） → 每个位置生成 9 个 Anchors。
两个输出分支： - 分类分支（cls）：判断每个 Anchor 是否包含物体（前景 vs 背景）。 - 回归分支（reg）：微调 Anchor 的位置和大小（输出 dx, dy, dw, dh）。
NMS 后处理：通过非极大值抑制（NMS）筛选出高质量的候选区域（约 2000 个），送入后续的 RoI Head。

🎯 结果：RPN 输出一组“可能包含物体”的候选框（Region Proposals），完全替代了 Selective Search。
